• Pays
• Etats-Unis

• Fabricant / Marque
• Stewart Warner Corp.; Chicago (IL)

• Année
• 1947

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 61651

• • Brand: Ferrodyne

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 5

• Lampes / Tubes
• 12BE6 12BA6 12AT6 50B5 35W4

• Principe général
• Super hétérodyne (en général); FI/IF 455 kHz; 2 Etage(s) BF

• Circuits accordés
• 6 Circuits MA (AM)

• Gammes d'ondes
• PO uniquement

• Tension / type courant
• Appareil tous courants (CA / CC) / 110 - 120 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 3.5 inch = 8.9 cm

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org

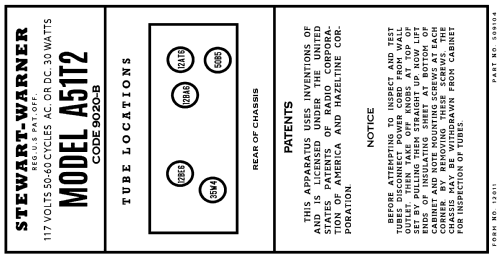

• Modèle: A51T2 Ch= 9020-B - Stewart Warner Corp.; Chicago

• Forme
• Modèle de table sans poussoirs, modèle cheminée

• Dimensions (LHP)
• 240 x 140 x 100 mm / 9.4 x 5.5 x 3.9 inch

• Remarques
• Color= Mahogany. (A51T3 is ivory plastic, A51T4 is ebony). Tuning 535 to 1600 kc. Built-in Radair antenna.

• Source extérieure
• Ernst Erb

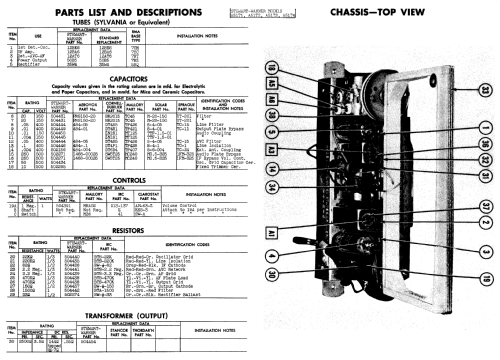

• Source du schéma
• Rider's Perpetual, Volume 17 = 1948 and before

• Littérature
• Beitman Radio Diagrams, Vol. 08, 1948 (Rider's Perpetual, Volume 20 Changes 13)

• Schémathèque (1)
• Photofact Folder, Howard W. SAMS (Set 17, Folder 477-32)

• Schémathèque (2)
• Radio Retailing (Radio & Television R.) (April 1947 page 43.)

• D'autres Modèles

• Vous pourrez trouver sous ce lien 2122 modèles d'appareils, 398 avec des images et 1980 avec des schémas.
  Tous les appareils de Stewart Warner Corp.; Chicago (IL)
