Stromversorgungsgerät für Mittelspannung SVG-M/1

Strömungsmaschinen Pirna, VEB; Pirna (SMP)

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1973 ??
  • Kategorie
  • Strom-Versorgung oder Spannungsstabilisator
  • Radiomuseum.org ID
  • 274725

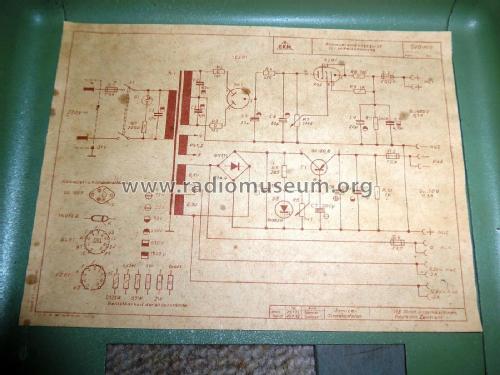

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 2
  • Anzahl Transistoren
  • 1
  • Wellenbereiche
  • - ohne
  • Spezialitäten
  • Netzteil (nicht nur -N-Anode)
  • Betriebsart / Volt
  • Wechselstromspeisung / 220 Volt
  • Lautsprecher
  • - - Kein Ausgang für Schallwiedergabe.
  • Material
  • Metallausführung

Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.

  • von Radiomuseum.org
  • Modell: Stromversorgungsgerät für Mittelspannung SVG-M/1 - Strömungsmaschinen Pirna, VEB;
  • Form
  • Tischgerät, Hochformat (höher als quadratisch, schlicht, keine Kathedrale).
  • Abmessungen (BHT)
  • 205 x 215 x 205 mm / 8.1 x 8.5 x 8.1 inch
  • Bemerkung

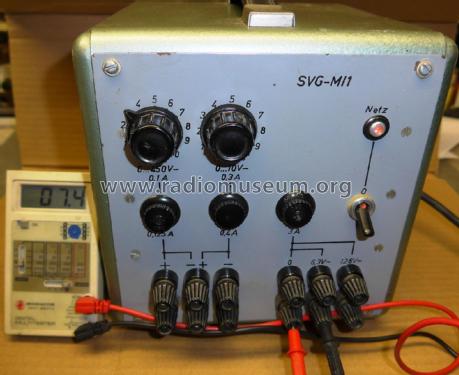

  • Netzgerät für Röhrenschaltungen.
    Technische Daten:

    • Anodenspannung (variabel) 0...450 V, max. 100 mA
    • Gitterspannung (variabel) 0...10 V, max. 300 mA
    • Heizspannungen (fest) 6,3 VAC, max. 3 A, 12,6 VAC, max. 3 A
  • Nettogewicht
  • 6.5 kg / 14 lb 5.1 oz (14.317 lb)
  • Literaturnachweis
  • -- Original-techn. papers.
  • Autor
  • Modellseite von Michael Mischke angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
