1101-HW Nocturne Series 10
Stromberg-Carlson Co. ; Rochester (NY)
- Produttore / Marca
- Stromberg-Carlson Co. ; Rochester (NY)
- Anno
- 1945/1946
- Categoria
- Radio (o sintonizzatore del dopoguerra WW2)
- Radiomuseum.org ID
- 135126
-
- Brand: Te-Lek-Tor-Et
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 6
- Principio generale
- Supereterodina con stadio RF; ZF/IF 455 kHz; 2 Stadi BF
- N. di circuiti accordati
- 7 Circuiti Mod. Amp. (AM)
- Gamme d'onda
- Solo onde medie (OM).
- Tensioni di funzionamento
- Alimentazione universale (doppia: CC/CA) / 105 - 125 Volt
- Altoparlante
- AP elettrodinamico (bobina mobile e bobina di eccitazione/di campo) / Ø 5.125 inch = 13 cm
- Potenza d'uscita
- 0.65 W (qualità ignota)
- Materiali
- Mobile in legno
- Radiomuseum.org
- Modello: 1101-HW Nocturne Series 10 - Stromberg-Carlson Co. ;
- Forma
- Soprammobile con qualsiasi forma (non saputo).
- Dimensioni (LxAxP)
- 13.25 x 8 x 6.625 inch / 337 x 203 x 168 mm
- Annotazioni
- The Stromberg-Carlson model 1101 was made at least in 6 different cabinet versions: HB: Brown bakelite, chassis 112002, cabinet 108031; HI: Ivory bakelite, chassis 112002, cabinet 108032; HM: Mahagony, chassis 112003, cabinet 108011 ; HW: Walnut, chassis 112001, cabinet 108001; HY: Bleached, chassis 112001, cabinet 108002 and as a radiogram 1101HPW with Walnut cabinet. Except of the radiogram, they were produced as series 10 with a Electro Magnetic Dynamic loudspeaker, followed by series 11 with a Permanent Magnet Dynamic loudspeaker as main difference. Later series are similar as series 11 and we can put pictures up to series 11. The radiogram was most probably only made in the later series. It is possible that Canadian made models exist and that they use other series. Please be careful where to load up your pictures and if possible load up also one of the chassis.
For details, please read this forum text about this model line.
- Prezzo nel primo anno
- 41.50 $
- Riferimenti schemi
- Rider's Perpetual, Volume 15 = 1947 and before
- Bibliografia
- Beitman Radio Diagrams, Vol. 07, 1947
- Letteratura / Schemi (1)
- Photofact Folder, Howard W. SAMS (Dat 7-46, set 2, folder 462-9)
- Letteratura / Schemi (2)

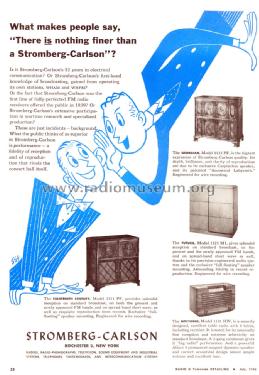

- Radio Retailing (Radio & Television R.) (April 1946 page 91. May 1946 page 34. July 1946 page 28.)
- Letteratura / Schemi (3)
- Machine Age to Jet Age II (page 296.)
- Letteratura / Schemi (4)
- Beitman Radio Diagrams, Vol. 07, 1947
- Autore
- Modello inviato da Keith Staines. Utilizzare "Proponi modifica" per inviare ulteriori dati.
