• Land
• USA

• Hersteller / Marke
• Stromberg-Carlson Co. ; Rochester (NY)

• Jahr
• 1955 ?

• Kategorie
• Fernseh-Empfänger/Monitor

• Radiomuseum.org ID
• 303804

• • Marke: Te-Lek-Tor-Et

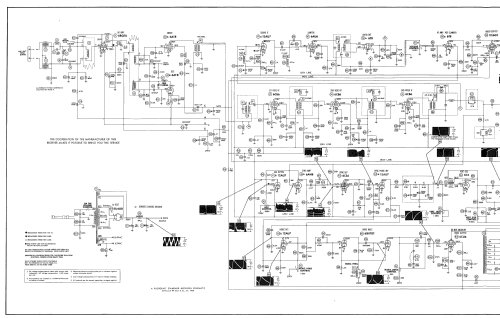

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 21

• Röhren
• 6BZ7 6T4 6U8 6CB6 6CB6 6CB6 6AN8 12AU7 6AU6 6T8 12L6GT 6CS6 12AU7 6C4 6W6GT 6SN7GT 6CU6 6AX4GT 1B3GT 5U4GB 21ALP4A

• Hauptprinzip
• Super mit HF-Vorstufe

• Wellenbereiche
• Wellen in den Bemerkungen.

• Betriebsart / Volt
• Wechselstromspeisung / 60 cycles, 117V = 110 -120 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch)

• Material
• Gerät mit Holzgehäuse

• von Radiomuseum.org
• Modell: K22AHE Ch= KV-22A - Stromberg-Carlson Co. ;

• Form
• Tischmodell, Zusatz nicht bekannt - allgemein.

• Bemerkung

• Stromberg-Carlson model K22AHE  is a 21" b/w TV with US standard VHF tuner channels 2 thru 13, and 14 thru 83 UHF. Equipped with chassis KV-22A, VHF-UHF tuner 164040  and picture tube 21ALP4A. The picture from schematic or literature shows an example for that chassis, but maybe not the right cabinet. Please inform us by contact form (in the footer) if you know. Or send us the right picture if you have one. We like to publish it under your name.

• Literatur/Schema (1)
• Photofact Folder, Howard W. SAMS (Set 322 Folder 14 dated 7-56)

• Autor
• Modellseite von Dirk Taekels angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
