• Pays
• Etats-Unis

• Fabricant / Marque
• Stromberg-Carlson Co. ; Rochester (NY)

• Année
• 1942

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 212426

• • Brand: Te-Lek-Tor-Et

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 20

• Lampes / Tubes
• 6AB7 or 6SG7 6AC7 or 7V7 6SA7 6AB7 or 6SG7 6U5 6AC7 6SJ7 6SJ7 6H6 6SQ7 or 6SQ7GT 6SQ7 or 6SQ7GT 6SC7 6SC7 6L6G 6L6G 5U4G 6L6G 6L6G 5U4G 5Y3G

• Principe général
• Super hétérodyne avec étage HF; FI/IF 455/4300 kHz; 3 Etage(s) BF

• Circuits accordés
• 8 Circuits MA (AM)     11 Circuits MF (FM)

• Gammes d'ondes
• PO, 2 x OC et FM

• Particularités
• Tourne disque avec changeur

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 50-60 cycles, 105-125 Volt

• Haut-parleur
• 2 HP

• Puissance de sortie
• 30 W (qualité inconnue)

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: 1055-PSM Ch= 34033 - Stromberg-Carlson Co. ;

• Forme
• Console avec des boutons-poussoirs

• Remarques

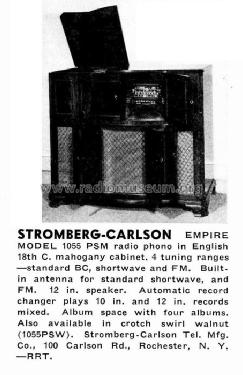

• The Stromberg-Carlson model 1055-PSM is a 50-60Hz AC operated 20 tube BC/FM/SW band receiver and automatic phonograph.

  Band Frequencies:
  Broadcast Band: 540-1600kHz
  SW Band 1: 8.8-12.0MHz
  SW Band 2: 14.4-18.0MHz
  FM Band: 42-50MHz NOTE:OLD FM BAND

  Has Television input jack. Qty(12) push buttons provided, 8 for setting BC or FM stations, 2 for selecting the two SW bands, 1 for selecting phonograph operation and 1 for selecting the TV input. Has Qty(2) built-in antenna's, one internal loop antenna for BC band and one for SW/FM. Also has provisions for external antenna's. Has Qty(2) loudspeakers, one for high frequencies and one for low frequencies. Has Tuning eye and push-pull power amplifier. Additional external push-pull power amplifier with 6L6G 6L6G 5Y3G and 5U4G tubes.

• Source
• Radio Retailing (Radio & Television R.)

• Littérature
• Radio Retailing Combined with Radio Today March 1942

• Schémathèque (1)
• - - Manufacturers Literature (Stromberg Carlson Datasheet P-34961 Issue 1)

• Auteur
• Modèle crée par Heinz Höger. Voir les propositions de modification pour les contributeurs supplémentaires.
