L'Arbitre 37 horizontal, EBL1
SU-GA (Suga); Paris, Asniéres
- Country
- France
- Manufacturer / Brand
- SU-GA (Suga); Paris, Asniéres
- Year
- 1937 ?
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 159943

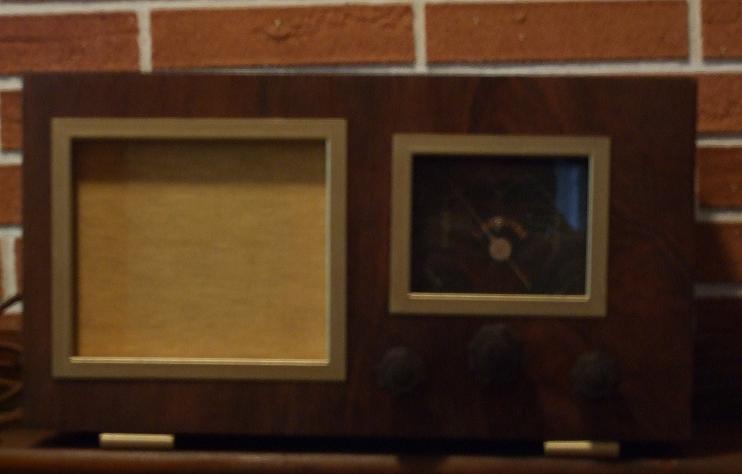

Après restauration.
- Number of Tubes
- 4
- Conflicting model year with tube data.
- The model date contradicts tube dates. [ 1883 (1938)]
- Main principle
- Superheterodyne (common)
- Wave bands
- Broadcast (MW) and Long Wave.
- Power type and voltage
- Alternating Current supply (AC) / 110; 130; 150; 230 Volt
- Loudspeaker
- Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 17 cm = 6.7 inch
- Material
- Wooden case
- from Radiomuseum.org
- Model: L'Arbitre 37 [horizontal, EBL1] - SU-GA Suga; Paris, Asniéres
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 400 x 230 x 250 mm / 15.7 x 9.1 x 9.8 inch
- Notes
-
Les modèles L'Arbitre 37 existent dans 3 variants :
- châssis avec lampe finale EL3, cadran clair, ébénisterie forme horizontal
voir L'Arbitre 37 - châssis avec lampe finale EBL1, cadran noir, ébénisterie forme horizontal
(modèle décrit ici) - châssis avec lampe finale EBL1, cadran noir, ébénisterie forme vertical
voir L'Arbitre 37
Le jeu de lampes n'est pas certain. Certains modèles peuvent être (mal) équipés de lampe ECH3 au lieu de la EK2.
- châssis avec lampe finale EL3, cadran clair, ébénisterie forme horizontal
- Net weight (2.2 lb = 1 kg)
- 8 kg / 17 lb 9.9 oz (17.621 lb)
- Author
- Model page created by Frédéric Delaume. See "Data change" for further contributors.
- Other Models
-
Here you find 48 models, 39 with images and 16 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from SU-GA (Suga); Paris, Asniéres
Collections
The model L'Arbitre 37 is part of the collections of the following members.
Forum contributions about this model: SU-GA Suga; Paris,: L'Arbitre 37
Threads: 1 | Posts: 1
Bonsoir à tous!
Guten Abend!
Je viens de finir la restauration de la caisse et d'une partie de l'électronique.
J'ai retrouvé sous la couche de gris la couleur d'origine des encadrements et des pieds.
Pour la partie électronique, j'ai eu plus de problèmes:
le transformateur d'alimentation était en court-circuit. En attendant d'en trouver un ou de le refaire, j'ai installé une prise, qui me permet de faire fonctionner avec mon alimentation d'atelier.
La 1883 est d'origine! Elle remplit parfaitement son rôle. De même pour l'ECH3.
Par contre l'EBL1 avait son téton de cassé et était "pompée". De même pour l'EF5 remplacée par une EF9 (échange prévu dans les notices SU-GA des postes de cette série).
@+
Frédéric
Attachments
- Après restauration (37 KB)
Frédéric Delaume, 16.Dec.09
