Chaîne Acoustique Hi-Fi S9 Ch= T64

Supertone, Waltham Electronic; Levallois, Paris

Data
Forum
Pictures
Collections

  • Year
  • 1958
  • Category
  • Sound/Video Recorder and/or Player
  • Radiomuseum.org ID
  • 320548

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 4
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Details
  • Record Player (not changer)
  • Power type and voltage
  • Alternating Current supply (AC) / 110-240 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Power out
  • 9 W (unknown quality)
  • Material
  • Leather / canvas / plastic - over other material
  • from Radiomuseum.org
  • Model: Chaîne Acoustique Hi-Fi S9 Ch= T64 - Supertone, Waltham Electronic;
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 400 x 190 x 365 mm / 15.7 x 7.5 x 14.4 inch
  • Notes

  • Cet ensemble fait suite aux réalisations S3 et S4 construites sous licence Charlin. Il se compose d'une malette électrophone contenant la platine tourne disque, le préamplificateur et l'amplificateur et d'une enceinte séparée de conception spéciale.

    Le coffret en bois gainé parchemin à décors dorés comprend:

    • une platine tourne-disques 4 vitesses modèle Supertone T64.
    • un pré-amplificateur et correcteur Baxandall
      • Équipé d'une ECC82 = 12AU7, il est pourvu d'un sélecteur d'entrée, PU ou Radio, et des corrections grave/aigu. Il est logé sur un chassis basculant qui sert d'interrupteur général de mise en service quand on le tire.
    • un amplificateur de puissance
      • Push-pull de sortie à deux ECL82 = 6CN8, attaquant un transformateur de sortie à tôles à grains orientés.
      • Bande passante de 30 Hz à 20 kHz ± 2 dB.
      • Puissance 9 W modulés avec < 0,5 % de distorsion harmonique.
      • Signal / bruit > à 60 dB

    La chaîne est livré avec une enceinte à labyrinthe acoustique système Charlin  (dimensions de 33 x 55 x 23.5 cm LHP, poids 5 kg) , équipé d'un HP spécial Audax de 21 cm à écran anti-tourbillonaire. Dans l'enceinte de forme spéciale, l'arrière du diaphragme est couplé à l'air ambiant par un conduit de section variable. Il donne une courbe de réponse acoustique de 40 à 12.000 Hz.

    Dans la littérature secondaire, des données légèrement différentes sont indiquées.

    Comparer avec Chaîne Acoustique Hi-Fi S9 à changeur, d'année 1960, livré avec Enceinte S9 40/15.000 ou Enceinte S9 40/20.000.

  • Net weight (2.2 lb = 1 kg)
  • 9 kg / 19 lb 13.2 oz (19.824 lb)
  • Mentioned in

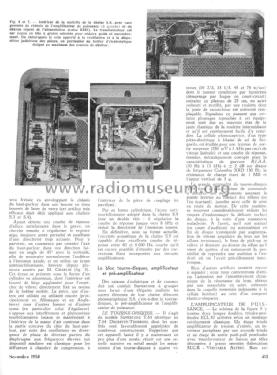

  • Toute la radio (N° 230 de novembre 1958, page 411 à 414)
  • Literature/Schematics (1)
  • -- Original prospect or advert
