6140W Ch= 1-271
Sylvania (Hygrade, GTE, Nilco); Emporium (PA)
- Land
- USA
- Hersteller / Marke
- Sylvania (Hygrade, GTE, Nilco); Emporium (PA)
- Jahr
- 1951 ?
- Kategorie
- Fernseh-Empfänger/Monitor
- Radiomuseum.org ID
- 342404

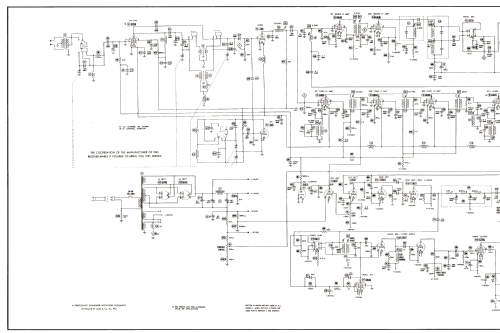

Picture from service manual.
Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 25
- Röhren
- 6CB6 or 6AG5 6J6 6AU6 6BH6 6AU6 6AG5 or 6BC5 6AL5 6BF5 6AU6 6AU6 6T8 6L6G 12AX7 12AU7 6BL7GT 6AL5 6AU6 12AU7 6CD6G 6W4GT 5642 5642 5U4G 5U4G 16KP4
- Hauptprinzip
- Super mit HF-Vorstufe
- Wellenbereiche
- Wellen in den Bemerkungen.
- Betriebsart / Volt
- Wechselstromspeisung / 60 Hz, 117V = 110 -120 Volt
- Lautsprecher
- Dynamischer LS, keine Erregerspule (permanentdynamisch)
- Material
- Gerät mit Holzgehäuse
- von Radiomuseum.org
- Modell: 6140W Ch= 1-271 - Sylvania Hygrade, GTE, Nilco;
- Form
- Standgerät auf niedrigen Beinen (Beine < 50 % der Gesamthöhe).
- Bemerkung
-
Sylvania model 6140W is a 16” b/w TV with US standard VHF tuner channels 2 thru 13.
Equipped with chassis 1-271, VHF tuner 323-0002 and picture tube 16KP4.
- Literatur/Schema (1)
- Photofact Folder, Howard W. SAMS (Set 120 folder 10 dated 1-51)
- Autor
- Modellseite von Dirk Taekels angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
