7140M Ch= 1-356

• Pays
• Etats-Unis

• Fabricant / Marque
• Sylvania (Hygrade, GTE, Nilco); Emporium (PA)

• Année
• 1951 ?

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 125816

• Images

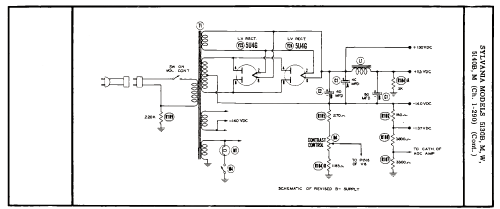

• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 25

• Lampes / Tubes
• 6CB6 or 6AG5 6J6 6AU6 6BH6 6AU6 6AG5 or 6BC5 6AL5 6BF5 6AU6 6AU6 6T8 6L6G 12AX7 12AU7 6BL7GT 6AL5 6AU6 12AU7 6CD6G 6W4GT 5642 5642 5U4G 5U4G 17BP4A

• Principe général
• Super hétérodyne avec étage HF

• Gammes d'ondes
• Bandes en notes

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 60Hz, 117V=110-120 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: 7140M Ch= 1-356 - Sylvania Hygrade, GTE, Nilco;

• Forme
• Console de forme générique

• Dimensions (LHP)
• 25.33 x 39.25 x 23.81 inch / 643 x 997 x 605 mm

• Remarques

• Sylvania model 7140M is a 17” b/w TV with US standard VHF tuner channels 2 thru 13.
  Equipped with chassis 1-356, VHF tuner 323-0004 and picture tube 17BP4A.  light-up tuning knob, full-length-doors, mahogany finish.

• Source
• -- Original prospect or advert

• Schémathèque (1)
• Photofact Folder, Howard W. SAMS (Set 120, folder 10, dated 1951)

• Schémathèque (2)
• Photofact Folder, Howard W. SAMS (set 189, folder 1, dated 12-52)

• Auteur
• Modèle crée par d'un membre de A. Voir les propositions de modification pour les contributeurs supplémentaires.
