Transmissionline-Box Criterion TMR 160 MK II

T+A Elektroakustik; Herford

Data
Forum
Pictures
Collections

  • Year
  • 1986 ?
  • Category
  • Loudspeaker, headphone or earphone
  • Radiomuseum.org ID
  • 240696

 Technical Specifications

  • Wave bands
  • - without
  • Power type and voltage
  • No Power needed
  • Loudspeaker
  • 5 Loudspeakers
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Transmissionline-Box Criterion TMR 160 MK II - T+A Elektroakustik; Herford
  • Shape
  • Console with any shape - in general
  • Dimensions (WHD)
  • 400 x 1200 x 470 mm / 15.7 x 47.2 x 18.5 inch
  • Notes

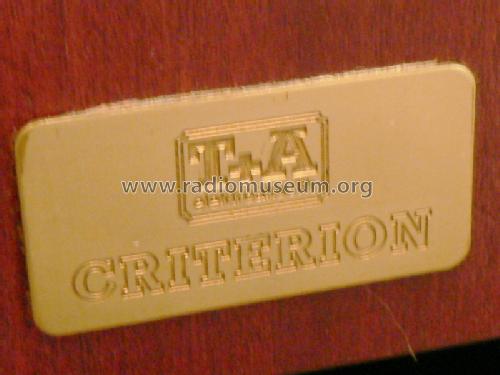

  • Die CRITERION TMR 160 MK II (neu)  erscheint 1986 und stellt eine überarbeitete Version der CRITERION TMR 160 MK I (alt) dar. Äußerlich sind die beiden Versionen einander sehr ähnlich, erkennbar sind die Unterschiede an der Ausführung des Mittelhochton-Lautsprechers: MK I hat einen Mitteltöner mit quadratischer Platte, MK II einen mit einer runden  Platte.  Zudem hat die TMR 160 (neu)  eine kleine goldfarbene T+A Plakette über der TML-Öffnung. Beide Versionen wurden in ihrer Herstellungszeit überarbeitet, die MK II gibt es in der frühen Version (im Netz fand ich ein Modell mit der Seriennummer 8xxx) mit 160/ 240 W und 6 Ω Impedanz während die spätere Version  die Werte 180/ 260 W und 5 Ω Impedanz aufweist. Offenbar ist auch die Abstimmung der Box überarbeitet worden, da es auch Unterschiede in der Angabe des Leistungsbedarfs gibt (Versionen bis etwa 17xxx mit 2,2 W, danach 3,2 W).  Bei den frühen Versionen gilt die anders definierte Nomenklatur “Leistungsbedarf“ (1,2 W).

    Technische Daten: (Daten in ( ) für die frühe Version)
    Bauart:  4 Wege Transmission-Line Standbox
    Nennbelastbarkeit: 180 W (160 W)
    Musikbelastbarkeit:  260 W (240 W)
    Impedanz: 5 Ω (6 Ω)
    Übertragungsbereich: 18 … 35.000 Hz (18 … 30.000 Hz)
    Leistungsbedarf (90 dB/1m): 2,2 W/ 3,2 W s. Beschreibung  (Betriebsleistung 1,2 W)

    Bestückung:
    Tiefton:  2x 260 mm, Langhub-Chassis
    Tief-Mittelton: 1x 160 mm, Konus-LS
    Mittelton: 1x 35 mm Kalotte, ferrofluid-gekühlte Schwingspule
    Hochton: 1x 20 mm Kalotte
    Trennfrequenzen:  200/ 1.200/ 5.000 Hz (k.A.)
    Gehäuse: Holz
     ~Farben:Eiche natur, Eiche rustikal, Mooreiche, Eiche schwarz, Nußbaum natur, Mahagoni, Sonderausführungen: Palisander, Teak, Kirsch, Wenge, Schleiflack weiß, Schleiflack schwarz
    Preis: ca. 2.800 € pro Paar

  • Net weight (2.2 lb = 1 kg)
  • 55 kg / 121 lb 2.3 oz (121.145 lb)
  • Price in first year of sale
  • 2,800.00 DM
  • Mentioned in
  • -- Original-techn. papers. (stereoplay 10/1987 sowie Übersicht 04/1984)
  • Author
  • Model page created by Eberhard Fuchs. See "Data change" for further contributors.

 Collections | Museums | Literature

 Forum

Forum contributions about this model: T+A Elektroakustik;: Transmissionline-Box Criterion TMR 160 MK II

Threads: 1 | Posts: 1

...ich wollte nur zu den legendären t+a criterion tmr 160 mkii, eine kurze änderung vorschlagen,
denn diese lautsprecher wiegen auch nicht mehr 55kg, sondern lediglich ca 48.
danke für ihr interesse und weiterhin noch viel erfolg, mit ihrer tollen seite.
ihr,
cornelius eschany
