• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Tektronix; Portland, OR

• Anno
• 1977 ?

• Categoria
• Strumento da laboratorio

• Radiomuseum.org ID
• 304486

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Tensioni di funzionamento
• Alimentazione non richiesta

• Altoparlante
• - - Nessuna uscita audio.

• Materiali
• Vari materiali

• Radiomuseum.org
• Modello: Passive Oscilloscope Probe P6105 - Tektronix; Portland, OR

• Dimensioni (LxAxP)
• 20 x 20 x 150 mm / 0.8 x 0.8 x 5.9 inch

• Annotazioni

• Available with 1m, 2m or 3m cables.
  Supplied with retractable hook, needle and IC protector probe tips.
  3-inch and 5-inch ground leads.

  Attenuation 10x within 3%. (Oscilloscope input 1 Megohm within 2%).
  BNC connector has coding pin to activate oscilloscope scale change.
  Input resistance 10 Megohms within 0.5%. (Oscilloscope input 1 Megohm within 2%).
  Input capacitance 10.5 pF (1m), 13 pF (2m), 15.5 pF (3m).
  Adjustable compensation range 15 - 47 pF.
  Bandwidth exceeding 100 MHz. (95 MHz for 3m cable).

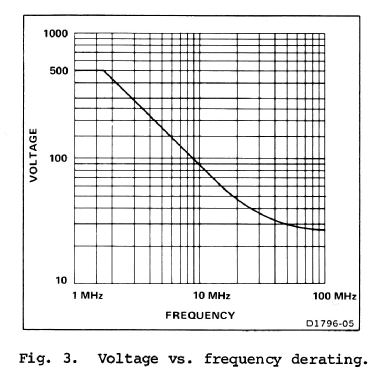

  Max input voltage 500v, derated with frequency.
  Ground reference push button.
  Exchangeable colored marker rings for probe identification.

• Peso netto
• 0.130 kg / 0 lb 4.6 oz (0.286 lb)

• Autore
• Modello inviato da Bruce Taylor. Utilizzare "Proponi modifica" per inviare ulteriori dati.
