TV-318 Ch= TAM

• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Tele-Tone Radio Corp., Tele-Tone Co. Inc.; New York (NY)

• Anno
• 1951

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 132141

• • alternative name: Teletone

• Immagini

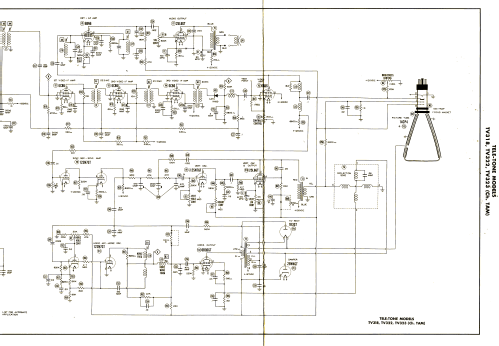

• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 15

• Valvole
• 12AT7 6CB6 6CB6 6CB6 6AU6 6BN6 25L6GT 12SN7GT 12SN7GT 25L6GT 12SN7GT 6BQ6GT 25W4GT 1B3GT 14CP4 or 14DP4 or 14HP4 or 14BP4

• Principio generale
• Supereterodina con stadio RF

• Gamme d'onda
• Gamme d'onda nelle note.

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 60 Hz, 117V = 110 -120 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 4 inch = 10.2 cm

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: TV-318 Ch= TAM - Tele-Tone Radio Corp., Tele-

• Forma
• Soprammobile basso, con andamento orizzontale (grosse dimensioni).

• Dimensioni (LxAxP)
• 21 x 14 x 16 inch / 533 x 356 x 406 mm

• Annotazioni

• Tele-Tone model TV318 is a 14” b/w TV with US standard VHF tuner channels 2 thru 13.
  Equipped with chassis TAM, a VHF tuner and picture tube 14CP4 or 14DP4 or 14HP4 14BP4.

• Letteratura / Schemi (1)
• Photofact Folder, Howard W. SAMS (Set 124 folder 11 dated 2-51)
