Opérette 12BE6
Telefunken France; Paris
- Country
- France
- Manufacturer / Brand
- Telefunken France; Paris
- Year
- 1955 ??
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 96029

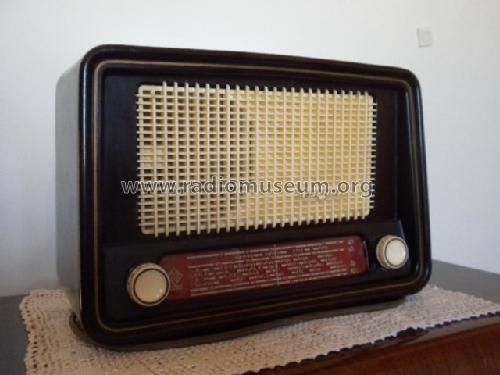

Face avant terminée

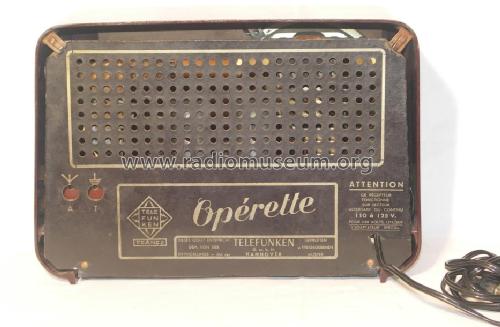

Carton arrière légèrement effacé

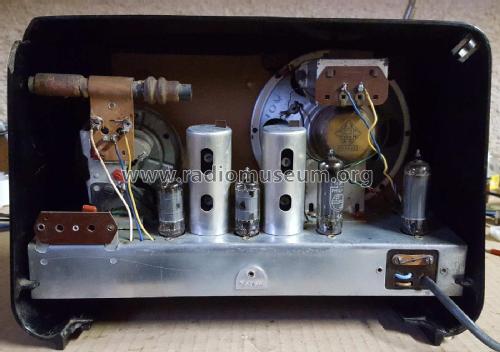

Vue arrière sans le carton
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 5
- Main principle
- Superheterodyne (common); ZF/IF 472 kHz; 2 AF stage(s)
- Tuned circuits
- 6 AM circuit(s)
- Wave bands
- Broadcast, Long Wave and 2 x Short Wave.
- Power type and voltage
- AC/DC-set / 110; 125 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 12.5 cm = 4.9 inch
- Power out
- 4 W (unknown quality)
- Material
- Bakelite case
- from Radiomuseum.org
- Model: Opérette [12BE6] - Telefunken France; Paris
- Shape
- Tablemodel without push buttons, Mantel/Midget/Compact up to 14
- Dimensions (WHD)
- 290 x 203 x 135 mm / 11.4 x 8 x 5.3 inch
- Notes
-
49 m Band separat.
See also Telefunken Opérette with HCH81 in the mixing stage.
- Net weight (2.2 lb = 1 kg)
- 1.6 kg / 3 lb 8.4 oz (3.524 lb)
- Author
- Model page created by Gerhard Haberzettl. See "Data change" for further contributors.
- Other Models
-
Here you find 40 models, 39 with images and 6 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Telefunken France; Paris
Collections
The model Opérette is part of the collections of the following members.
Forum contributions about this model: Telefunken France;: Opérette
Threads: 1 | Posts: 2
Quisiera informar a todos los miembros interesados,sobre la reparación de un viejo OPERETTE TELEFRANC que llegó a mis manos procedente de un mercadillo:
Al buscar en la ficha el tipo de válvulas,me encontré con la siguiente relación :12BE6 12BA6 12AV6 25W4 50C5,y cual fué mi sorpresa al verificar que unicamente coincidian bien las 12BA6 y 12AV6.
Estudiando el cableado,comprobé que el esquema era muy similar al del Panchito U1715,y procedí a colocar los tubos apropiados,tales como :12D8(HCH81) 12BA6(HF93) 12AV6(HBC90) 50C5(y no 50B5) 35W4(y no 25W4).
La amplificadora final tiene que ser la 50C5 y no la 50B5,pués no coinciden los electrodos internos según patitas.
Como la 35W4 es de dificil adquisición,se sustituyó por la 35Y31,con una pequeña modificación por no existir conexión con el punto medio del filamento(pata6),y que se empleaba para piloto señalización a 6,3 v.
CONCLUSIÓN :El aparato funciona correctamente con muy buena sensibilidad y selectividad,por lo cual me encuentro satisfecho y lo comunico para general conocimiento.
Juan Alvarez Alonso, 19.Mar.13
