• Land
• Italien / Italy

• Hersteller / Marke
• Telefunken Italia, Milano

• Jahr
• 1941

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 101071

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 6

• Röhren
• WE20 WE19 WE19 WE15 WE12 WE54

• Hauptprinzip
• Superhet allgemein; ZF/IF 470 kHz

• Wellenbereiche
• Langwelle, Mittelwelle und Kurzwelle.

• Betriebsart / Volt
• Wechselstromspeisung / 110; 140; 160; 220; 275 Volt

• Lautsprecher
• Dynamischer LS, mit Erregerspule (elektrodynamisch) / Ø 18 cm = 7.1 inch

• Material
• Gerät mit Holzgehäuse

• von Radiomuseum.org

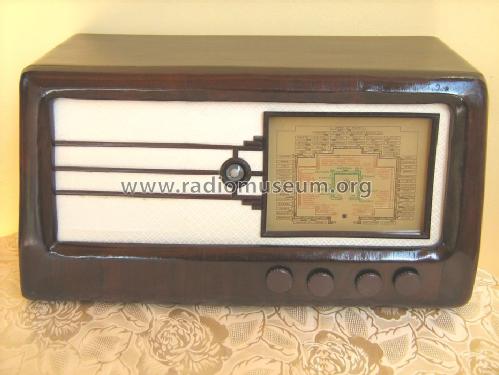

• Modell: 264 [onde lunghe] - Telefunken Italia, Milano

• Form
• Tischgerät-gross, - Querformat (breiter als hoch oder quadratisch).

• Abmessungen (BHT)
• 600 x 320 x 260 mm / 23.6 x 12.6 x 10.2 inch

• Bemerkung

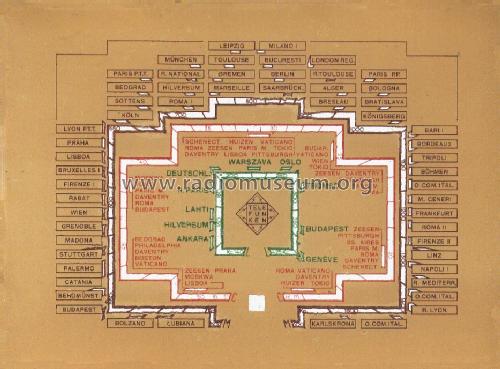

• Differisce dalla variante senza occhio magico WE12 (come nello schema), oltre che per l'indicatore ottico di sintonia WE12, per aver una seconda WE19 anziché WE18 (occhio magico+pentodo), per la scala diversa, per aver 4 manopole e le onde lunghe.
  Il telaio appare di derivazione Phonola (simile, ad es., al mod. 561).

  This variant differs from the version without the magic eye WE12 (which is in the schematic) not only for having the tuning meter WE12, but also for having a second WE19 instead of a WE18 (magic eye+pentode), 4 knobs, different tuning dial and for being able to receive long waves.
  Most likely its chassis is based on Phonola design (e.g., model 561).

• Literatur/Schema (1)
• Schemi di apparecchi radio ( Ravalico 1953 ) (pag. 325)

• Autor
• Modellseite von Alessandro De Poi angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.

• Weitere Modelle

• Hier finden Sie 286 Modelle, davon 242 mit Bildern und 200 mit Schaltbildern.
  Alle gelisteten Radios usw. von Telefunken Italia, Milano
