• Pays
• Italy

• Fabricant / Marque
• Telefunken Italia, Milano

• Année
• 1936/1937

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 30754

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 5

• Lampes / Tubes
• ACH1 RENS1294 REN924 RES964 RGN1064

• Principe général
• Super hétérodyne (en général); FI/IF 469 kHz

• Circuits accordés
• 7 Circuits MA (AM)

• Gammes d'ondes
• PO, GO et OC

• Particularités
• Tourne disque sans changeur; Indicateur visuel (avant oeil magique)

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 110; 125; 160; 220 Volt

• Haut-parleur
• HP dynamique à électro-aimant (électrodynamique)

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: 570 Fono - Telefunken Italia, Milano

• Forme
• Console de forme générique

• Remarques

• Indicatore ottico di sintonia.

  Controllo di tono. Come per il mod. 567, due versioni (valvole a spinotti e a contatti laterali: ACH1 AF3 ABC1 AL1 AZ1

• Source
• Guida Pratica Antique Radio IV (2001)

• Schémathèque (1)
• Il Radio Libro (E.D. Ravalico) Edizioni Hoepli

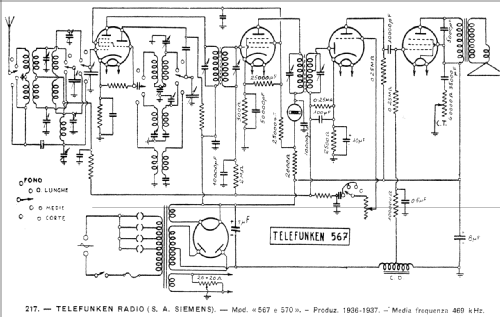

• Schémathèque (2)
• -- Schematic (Schemario degli Apparecchi Radio. D.E. Ravalico – Hoepli – 1944.)

• Auteur
• Modèle crée par Alessandro De Poi. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 287 modèles d'appareils, 242 avec des images et 201 avec des schémas.
  Tous les appareils de Telefunken Italia, Milano
