641

Telefunken Italia, Milano

Data
Forum
Pictures
Collections

  • Year
  • 1940/1941
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 99763

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • Superheterodyne (common)
  • Tuned circuits
  • 7 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and 2 x Short Wave.
  • Power type and voltage
  • Alternating Current supply (AC)
  • Loudspeaker
  • -Loudspeaker incorporated, but system not known.
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: 641 - Telefunken Italia, Milano
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 650 x 440 x 350 mm / 25.6 x 17.3 x 13.8 inch
  • Notes
  • Gamme d'onda: lunghe, medie, corte-tropicali, cortissime. Serie Armonica.

    'Armonica' series.
  • Net weight (2.2 lb = 1 kg)
  • 25.5 kg / 56 lb 2.7 oz (56.167 lb)
  • Price in first year of sale
  • 3,150.00 ITL
  • Mentioned in
  • A. Battocchio, La bella radio, Mosè Edizioni
  • Literature/Schematics (1)
  • -- Original prospect or advert
  • Author
  • Model page created by Alessandro De Poi. See "Data change" for further contributors.

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Telefunken Italia,: 641

Threads: 1 | Posts: 1

Buongiorno a tutti

ho risolto il mio problema .

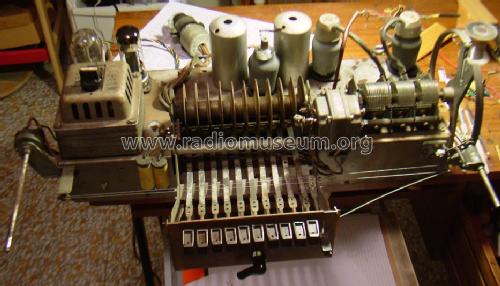

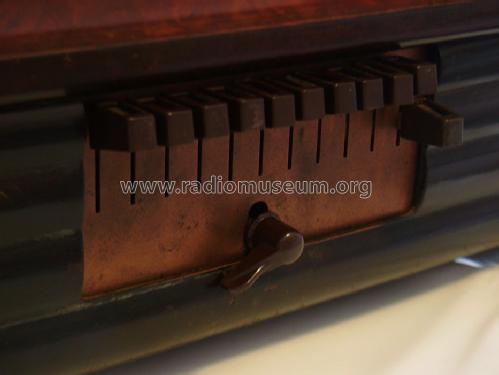

Ciascuno dei 10 dischi è collegato all'asse di rotazione ( che a sua volta è collegato con un giunto cardanico al condensatore variabile )mediante un organo di  frizione realizzato con un elemento metallico elastico.Volendo sintonizzare una stazione abbinandola ad un certo tasto, si preme prima il tasto stesso , quindi si spinge in avanti la manopola della sintonia manuale, che in questo modo va ad impegnare con il suo pignone la corona dentata calettata sul condensatore variabile : la rotazione della corona , vincendo la resistenza di frizione opposta dal disco, lo fa ruotare nella posizione voluta.

In effetti il sistema consente una facile predisposizione della sintonia, così come era riportato sull'articolo de " L'Antenna " del 17/1940 : è bastato ripulire per bene gli ingranaggi e provare a muovere a mano i dischi per " scoprire" l'arcano ...

Grazie a tutti per l'attenzione

Mario Del Grande

Mario Del Grande, 28.Oct.13
