- País
- Alemania
- Fabricante / Marca
- Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Año
- 1950/1951
- Categoría
- Radio - o Sintonizador pasado WW2
- Radiomuseum.org ID
- 4090
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 4
- Numero de transistores
- Semiconductores
- 220E100L
- Principio principal
- Superheterodino en general; ZF/IF 472 kHz
- Número de circuitos sintonía
- 6 Circuíto(s) AM
- Gama de ondas
- OM, OL y OC
- Tensión de funcionamiento
- Red / Baterías o pilas / AC/DC 110; 125; 220 / 3,6 & 75-110 V Volt
- Altavoz
- Altavoz dinámico (de imán permanente) / Ø 13 cm = 5.1 inch
- de Radiomuseum.org

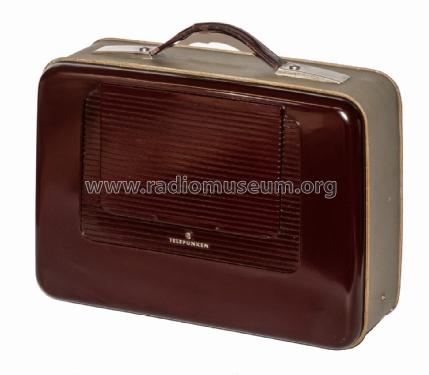

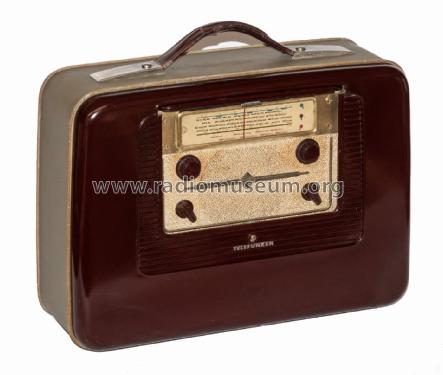

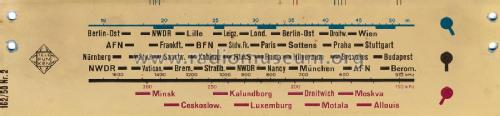

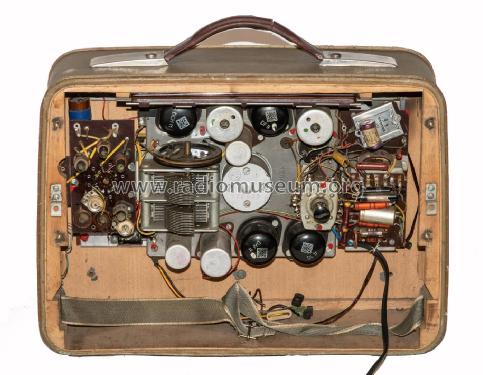

- Modelo: Bajazzo 50 - Telefunken Deutschland TFK,
- Forma
- Portátil > 20 cm (sin la necesidad de una red)
- Ancho, altura, profundidad
- 385 x 275 x 150 mm / 15.2 x 10.8 x 5.9 inch
- Anotaciones
-
Auszug aus Hersteller-Hinweis für Batterienutzung:
Heizbatterie mit Nennwert 4,5V soll im Mittel beim Einschalten nur 3,6V und nicht über 4,2V liefern. Die vom Hersteller vorgeschlagenen Heizbatterien (Pertrix Mikrodyn 96W, Habafa 5004W, Baumgarten 280W) haben einen 3. Anschluß mit eingebautem Vorwiderstand. Bei nachlassender Zellenspannung wird auf den Anschluss ohne Vorwiderstand umgesteckt.
Eine aktuelle 4,5V Batterie, z.B. Flachbatterie 3R12, ist daher nicht geeignet!
- Peso neto
- 5 kg / 11 lb 0.2 oz (11.013 lb)
- Precio durante el primer año
- 298.00 DM
- Procedencia de los datos
- Kat.d. Rundf.Gr.Handel 1950/51 / Radiokatalog Band 1, Ernst Erb
- Referencia esquema
- Lange-Nowisch
- Mencionado en
- Funk-Technik (FT) (5008)
- Referencia ilustración
- Das Modell ist im «Radiokatalog» (Erb) abgebildet.
- Otros modelos
-
Donde encontrará 3554 modelos, 3137 con imágenes y 2099 con esquemas.
Ir al listado general de Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Colecciones
El modelo Bajazzo es parte de las colecciones de los siguientes miembros.
Museos
El modelo Bajazzo se puede ver en los siguientes museos.
Contribuciones en el Foro acerca de este modelo: Telefunken: Bajazzo 50
Hilos: 1 | Mensajes: 2
Seit einigen Jahren steht der Telefunken Bajazzo 50, der Urahne dieser Kofferradio-Familie, in meiner Sammlung. Ich hatte das Gerät seinerzeit nur flüchtig inspiziert, fand innen alles im Originalzustand vor. Lediglich das Netzkabel, welches mal ersetzt wurde, kommt durch ein nachträglich in den Gehäuseboden gebohrtes Loch aus dem Apparat.
Der Vorbesitzer fand es wohl lästig, bei vorwiegendem Netzbetrieb die hintere Klappe offen stehen zu lassen...
Erster Kurztest
Ein befreundeter Sammler wollte das Radio nun von mir übernehmen, und so wurde das Gerät genauer überprüft.
Am Regeltrafo wurde der Apparat das erste Mal seit vielen Jahren in Betrieb genommen.
Die originalen Elkos formierten sich rasch, die Leistungsaufnahme war normal.
Gespielt hat der Bajazzo auch sofort, auf Mittel- und Langwelle recht schlecht, die Kurzwelle war dagegen sehr empfindlich.
Schlechter Empfang bei MW und LW
Also musste die gesamte Schaltung nach der Mischstufe (DCH11) in Ordnung sein, die mangelhafte Leistung bei LW/MW andere Ursachen haben. Ich versuchte zunächst, die Vorkreise nachzugleichen. Sie sind in dieser Schaltung bei MW mit der Induktivität der Rahmenantenne in Serie geschaltet, bei LW wird diese Reihenschaltung zwecks Transformation an einen Anzapf der LW-Vorkreisspule angeschaltet.
Das Trimmen am MW-VK ergab keinerlei Reaktion, nur die stärksten Sender (hier in Frankfurt AFN auf 873 kHz und HR-Info auf 596 kHz) kamen schwach durch. Ausserdem fiel mir eine Brummempfindlichkeit der Mischröhre auf, wenn ich mit der Hand in die Nähe des MW-Vorkreises kam.
Bei LW war das Radio minimal empfindlicher, hier reagierte der Vorkreis deutlich auf das Trimmen. Nur musste ich den Eisenkern ganz herausdrehen, um einigermassen das (immer noch schwache) Maximum zu finden.
Die Induktivität schien zu gross geworden zu sein.
Da alle Drahtanschlüsse der VK-Spulen in Ordnung waren, die Wicklungen selber Durchgang hatten, wurde mein Interesse nun auf den Empfangsrahmen gelenkt.
Die Fehlersuche
Bei diesen frühen Bakelit- und Holzbajazzos ist die Rahmenantenne "unsichtbar" unter der genarbten Gehäuseoberfläche in Vertiefungen des Holzkorpus' gewickelt. Die Wicklungsenden treten benachbart zu den Vorkreisen aus dem Holz aus.
Zunächst mittels Ohmmeter stellte ich fest: Die Wicklung hat Durchgang, ca. 1,5Ohm.
Die Induktivität lag bei knapp unter 40µH, die Güte bei 100kHz bei ungefähr 5.
Schade, dachte ich, der Rahmen ist soweit ok. Und trotzdem hatte ich keine galvanische Verbindung zum MW-Vorkreis!
Also sah ich noch einmal genauer hin. Etwas versteckt unter der Kante des Gehäuses gab es ein weiteres Wicklungsende, unter einem Textilklebeband (noch original von Telefunken zur Fixierung der Drähte angebracht)
fand ich ein viertes Drahtende.
Nun war alles klar: Die Rahmenantenne war in zwei Hälften unterteilt. Die eine Hälfte war im vorderen Teil des Holzrahmens untergebracht, die zweite im hinteren. Und beide Teile sind in Reihe geschaltet.
Die nun gefundene zweite Hälfte hatte aber keinen Durchgang!
Am Gehäuse gab es aussen keine Beschädigung, bis auf... genau, das Bohrloch für das Netzkabel!
![](/forumdata/users/1670/bajazzo50_netzkabel_loch.jpg)
Es war ziemlich genau mittig in die zweite Wicklungshälfte des Rahmens gesetzt worden.
Was nun, wie instandsetzen? Eine Lösung.
Für eine Reparatur des Rahmens hätte ich die Bespannung um das Bohrloch abziehen müssen.
Ein Versuch zeigte mir, sie sitzt sehr fest und lässt sich nur in kleinen Fetzen lösen.
Um den äusseren Zustand des Radios nicht zu verschlechtern, musste also eine andere Lösung gefunden werden.
Unter der Annahme, beide Wicklungsteile des Rahmens seien identisch, habe ich eine einlagige Zylinderspule mit ca. 35µH gewickelt und diese an Stelle der unterbrochenen Teilwicklung in die Vorkreis-Schaltung eingefügt.
Für Abgleichzwecke wurde ein Ferritkern eingeschraubt.
![](/forumdata/users/1670/bajazzo50_verlaengerungsspu.jpg)
Beim ersten Test hatte ich direkt Empfang, der sich durch Abgleich der Vorkreise (erst MW, dann LW) stark verbessern liess. Die Empfindlichkeit war nach dieser Reparatur sehr gut, selbst auf LW spielt das Radio nun gut.
Erstaunlich, dass die nun "halbierte" Rahmenantenne mit Verlängerungsspule diese Leistung bringt.
Ein simples Bohrloch für ein Netzkabel mit fatalen Folgen!
Auch die Brummempfindlichkeit der Mischstufe war nach der Reparatur beseitigt. Durch den unterbrochenen Rahmen hatte das Gitter 1 der DCH11 in Stellung MW des Wellenschalters keine galvanische Verbindung mit der übrigen Schaltung.
Viele Grüße,
Bernhard Nagel
Bernhard Nagel, 31.Mar.07
