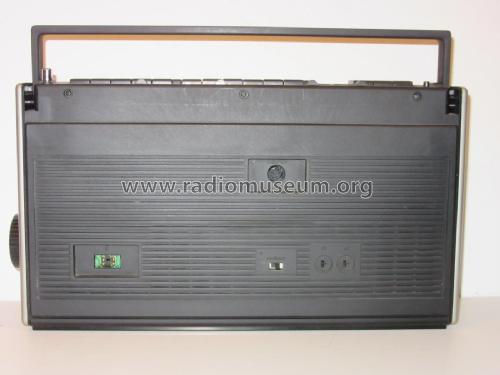

Bajazzo Stereo CR8000

Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Data
Forum
Pictures
Collections

  • Year
  • 1978
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 122200

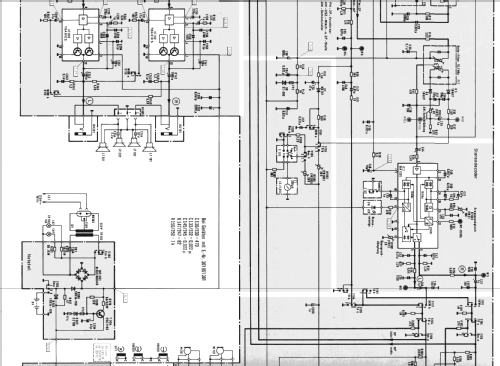

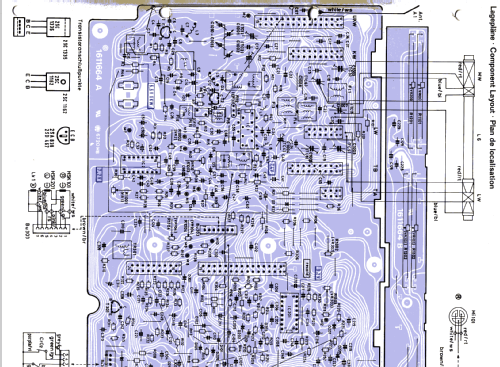

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 6
  • Main principle
  • Superheterodyne (common)
  • Tuned circuits
  • 5 AM circuit(s)     11 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Details
  • Cassette-Recorder or -Player
  • Power type and voltage
  • Line / Batteries (any type) / 220 / 6 x 1,5 Volt
  • Loudspeaker
  • 4 Loudspeakers
  • Power out
  • 5 W (unknown quality)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Bajazzo Stereo CR8000 - Telefunken Deutschland TFK,
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 435 x 254 x 114 mm / 17.1 x 10 x 4.5 inch
  • Notes
    • Stereo-Radio-Recorder
    • Mikrofonmischmöglichkeit
    • Tuning-Instrument
    • 28 Dioden
  • Net weight (2.2 lb = 1 kg)
  • 5.4 kg / 11 lb 14.3 oz (11.894 lb)
  • Author
  • Model page created by Wilfried Winter. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Bajazzo Stereo is part of the collections of the following members.

 Forum

Forum contributions about this model: Telefunken: Bajazzo Stereo CR8000

Threads: 2 | Posts: 2

Das  Drehspulinstrument kann sehr nützlich sein. Es dient nicht nur dazu, optimal abstimmen zu können. Man kann auch damit prüfen,ob die Batterien noch genug Spannung liefern.  Und ganz wichtig ist auch, daß man das Netzteil damit checken kann, wenn man die  Taste " batterie " drückt.

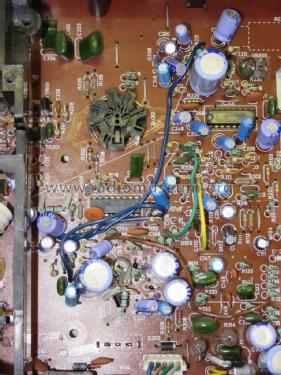

Bei meinem Gerät zeigte es eine sehr geringe Spannung an. Die Ursache lag am Defekt des Gleichrichters. Die Vermutung, daß der  wegen defekter Elkos beschädigt wurde, erwies sich auch als zutreffend. Nach dem Ersetzen des Gleichrichters und dreier Elkos geht der Zeiger wieder erheblich weiter nach rechts, wenn man die "batterie " .- Taste drückt. Und natürlich ist der Empfang wieder einwandfrei.

Ottmar Lauth, 18.Mar.18

Weitere Posts (1) zu diesem Thema.

1.) Drucktasten abhebeln.

2.) Die 4 im Quadrat angeordneten Kreuzschlitzschrauben auf der Platinen-Printseite herausschrauben.

3.) Skalenscheibe (4 Senkschrauben) herausdrehen. Skala nach oben klappen.

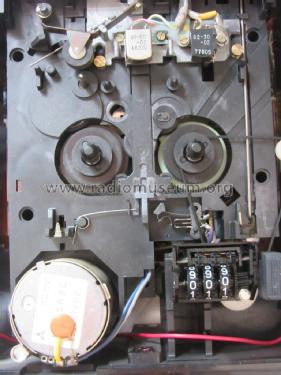

4.) Drei Kreuzschlitzschrauben (1 unten, 2 oben) des Laufwerks entfernen.

5.) Kleinen Riemen des Zählwerkes abnehmen.

6.) Flachstecker der Tonkopfleitung von der Platine abziehen

7.) Laufwerk herausziehen.

8.) Deckel vom Antrieb (3 Schrauben) entfernen.( Im folgenden Bild ist schon der neu aufgelegte Riemen zu sehen.)

9.) Neuen Riemen auf Schwungscheibe auflegen.

10.) Und nun das Ganze wieder rückwärts montieren.

Im Zuge der Reparatur sollte man gleich

- Motorlager ölen,

- Schwungradlager fetten,

- Tonköpfe reinigen,

- Kleinen Riemen für Zählwerk wechseln.



Hans-Werner Ellerbrock, 11.Aug.17
