- Paese
- Germania
- Produttore / Marca
- Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Anno
- 1953/1954
- Categoria
- Radio (o sintonizzatore del dopoguerra WW2)
- Radiomuseum.org ID
- 4016
Thanks for the photo, Mr.András Pintér!
Linker Knopf nicht original.
Drehknöpfe nicht original!
Drehknöpfe nicht original!
Q: Telefunken, Produkt-Katalog 1953
Rechter Knopf nicht original
Rechter Knopf nicht original
Thanks for the photo, Mr.András Pintér!
Thanks for the photo, Mr.András Pintér!

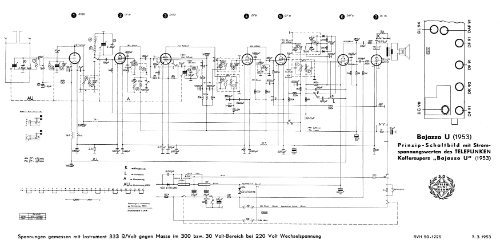

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 7
- Numero di transistor
- Semiconduttori
- St10,8/13L E170C85
- Principio generale
- Supereterodina con stadio RF; ZF/IF 452 or 472/10700 kHz; 2 Stadi BF
- N. di circuiti accordati
- 6 Circuiti Mod. Amp. (AM) 10 Circuiti Mod. Freq. (FM)
- Gamme d'onda
- Onde medie (OM) e MF (FM).
- Tensioni di funzionamento
- Rete / Batterie (ogni tipo) / 110; 125; 220 / 12 & 90 Volt
- Altoparlante
- AP magnetodinamico ellittico (magnete permanente e bobina mobile).
- Potenza d'uscita
- 0.27 W (max.)
- Materiali
- Bachelite
- Radiomuseum.org
- Modello: Bajazzo U 1953 - Telefunken Deutschland TFK,
- Forma
- Apparecchio portatile > 20 cm (senza la necessità di una rete)
- Dimensioni (LxAxP)
- 330 x 235 x 143 mm / 13 x 9.3 x 5.6 inch
- Annotazioni
-
1. UKW-Koffer zum 50-jährigen Telefunken-Jubiläum;
FM-Gleichrichtung: Diskriminator (Riegger-Kreis) mit 2 Germanium-Dioden.
Batteriesatz: DM 31,40; Gewicht mit Batterien: 6 kg. Netzbetrieb: Gleich- und Wechselstrom. Sparschalter zur Reduzierung der Anodenspannung= 40% längere Betriebszeit.
Antenne: 60 cm Stahlband (wie Rollbandmaß).Im Katalog des Rundfunk-Grosshandels 1953/54 nur als Bajazzo U bezeichnet.
Siehe auch den äusserlich weitgehend identischen Nachfolger Bajazzo U 1954 mit zusätzlichem Langwellen-Bereich und geändertem FM-Demodulator (Ratiodetektor), der ab März 1954 erhältlich war.
- Peso netto
- 4 kg / 8 lb 13 oz (8.811 lb)
- Prezzo nel primo anno
- 269.00 DM
- Fonte dei dati
- Kat.d.Rundf.GrossH.1953/54 / Radiokatalog Band 1, Ernst Erb
- Bibliografia
- Funkschau (FS 1953 Heft 11 S.208)
- Letteratura / Schemi (1)
- Rundfunk- und Fernseh-Katalog 1953/54 (S.173)
- Letteratura / Schemi (2)
- -- Original-techn. papers. (Service-Unterlagen 01.08.1953)
- Letteratura / Schemi (3)
- Rundfunk- Phono- und Fernseh-Katalog 1953-1954 S.63 (Thiele)
- Bibliografia immagini
- Eine Abbildung findet sich im Doppelband "Radios von gestern"
- Altri modelli
-
In questo link sono elencati 3554 modelli, di cui 3137 con immagini e 2099 con schemi.
Elenco delle radio e altri apparecchi della Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Collezioni
Il modello Bajazzo U fa parte delle collezioni dei seguenti membri.
Discussioni nel forum su questo modello: Telefunken: Bajazzo U 1953
Argomenti: 1 | Articoli: 4
Hello, everyone:
I bought this Telefunken Bajazzo U53 radio off eBay, it is working on AM, but no sound from FM. The FM front end and IF chain are working fine because another radio could pick up its 10.7Mhz IF signal before the FM discriminator, but there is no out put from the discriminator itself.
I carefully traced the connections found it was soldered differently than the schematics. I am attaching part of the schematics to show the discriminator. The red line is the actual soldering, but not exist on the schematics. I found there is no trace of recent repair, it seemed to be factory soldering or maybe very early repair.
My question is, would this be the reason of FM failure? If this is factory soldering, why is it different from the schematics?
Allegati
- Bajazzo U53 FM discriminator (50 KB)
Songping Wan, 02.Apr.09
