Magnetophon 501 M 501
Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Pays
- Allemagne
- Fabricant / Marque
- Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Année
- 1968
- Catégorie
- Enrégistreur et/ou reproducteur son/video
- Radiomuseum.org ID
- 226179
Prospekt
Telefunken-Sprecher 1969, Heft 48
Scan aus Funktechnik 21/1968
Kat.Telefunken 1970/71

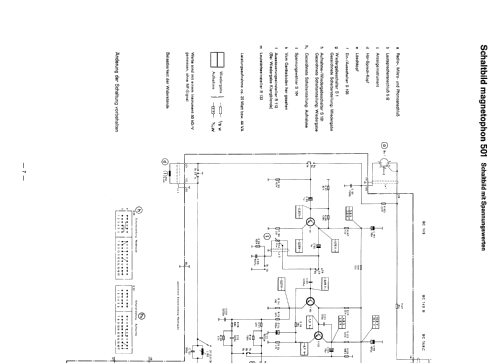

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de transistors
- 6
- Principe général
- Amplification audio
- Gammes d'ondes
- - sans
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 110; 127; 220; 240 Volt
- Haut-parleur
- HP dynamique oval à aimant permanent
- Matière
- Plastique moderne (pas de bakélite, ni de catalin)
- De Radiomuseum.org
- Modèle: Magnetophon 501 M 501 - Telefunken Deutschland TFK,
- Forme
- Modèle de table profil bas (grand modèle).
- Dimensions (LHP)
- 350 x 130 x 286 mm / 13.8 x 5.1 x 11.3 inch
- Remarques
-
Vierspur-Mono; Bandgeschwindigkeit: 9,5 cm/s; Spulen-Ø: 15 cm; Übertragungsbereich: 60–13000 Hz.
Es gibt einen Ersatzmotor von Telefunken.
- Poids net
- 5 kg / 11 lb 0.2 oz (11.013 lb)
- Schémathèque (1)
- -- Original-techn. papers.
- Auteur
- Modèle crée par Wolfgang Bauer. Voir les propositions de modification pour les contributeurs supplémentaires.
- D'autres Modèles
-
Vous pourrez trouver sous ce lien 3557 modèles d'appareils, 3142 avec des images et 2111 avec des schémas.
Tous les appareils de Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Collections
Le modèle Magnetophon 501 fait partie des collections des membres suivants.
Musées
Le modèle Magnetophon 501 peut être vu dans les musées suivants.
Littérature
Le modèle Magnetophon 501 est documenté dans la littérature suivante.
Contributions du forum pour ce modèle: Telefunken: Magnetophon 501 M 501
Discussions: 1 | Publications: 1
Hallo,
ich muss meine kleine Sammlung etwas reduzieren. Ich möchte die Geräte aber nicht ohne irgendein Bezug über Ebay verschenken. Deshalb hier meine Frage:
Hätten Sie Interesse an einem sehr gut erhaltenen Telefunken magnetophon 501. Dazu habe ich auch drei original BASF TYP LGS "Für das Telefunken Magnetophon" Das Gerät nimmt auf und gibt wieder.
Die Wiedergabe ist leicht verzerrt, ich stelle noch den Ruhestrom für die Endstufe ein. Das Poti scheint den Kontakt verloren zu haben.
Es spult durchaus noch gut, nur die Bremsgummis musste ich durch eine eigene Variante ersetzen. Dafür bremsen sie jetzt aber wieder perfekt. Eine original Anleitung habe ich dazu auch.
Gruß Harald Rau!
Harald Rau, 06.Jan.23
