PALcolor 614 Ch= 511

• Country
• Germany

• Manufacturer / Brand
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Year
• 1973/1974

• Category
• Television Receiver (TV) or Monitor

• Radiomuseum.org ID
• 100660

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 1

• Valves / Tubes
• 370BCB22

• Number of Transistors
• 30

• Semiconductors

• Main principle
• Superheterodyne (common)

• Wave bands
• Wave Bands given in the notes.

• Details
• Remote Control (with wire or wireless)

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 11 cm = 4.3 inch

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: PALcolor 614 Ch= 511 - Telefunken Deutschland TFK,

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 400 x 360 x 430 mm / 15.7 x 14.2 x 16.9 inch

• Notes

• PALcolor 614 ist das erste volltransistorisierte Farb-Portable von Telefunken.
  37 cm Delta-Bildröhre (Lochmaske) mit 90° Ablenkwinkel.
  VHF/UHF Allbereichstuner mit Diodenabstimmung und Sensortasten.
  11 IC´s, 61 Dioden, 1 Thyristor.
  Kabel Fernregler CR 11.

  Wegen seines ungewöhnlichen Designs auch genannt "die Bombe".
  VDRG-Handbuch nennt irrtümlich ein Gewicht von 16 kg.

• Net weight (2.2 lb = 1 kg)
• 17.7 kg / 38 lb 15.8 oz (38.987 lb)

• Source of data
• Handbuch VDRG 1973/1974

• Mentioned in
• Funkschau (25/1973, S. 961ff.)

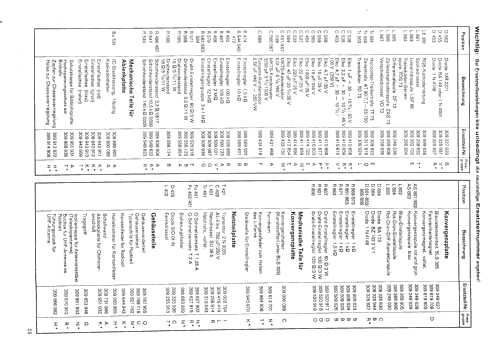

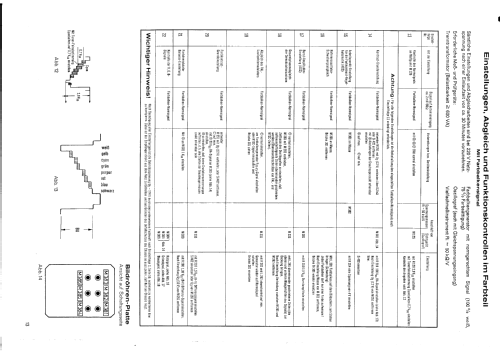

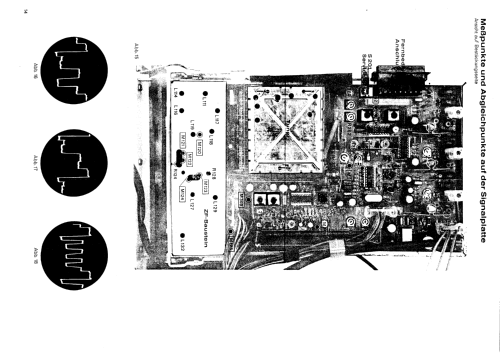

• Literature/Schematics (1)
• -- Original-techn. papers.
