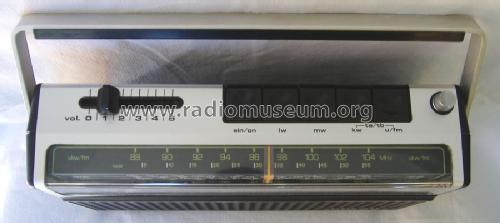

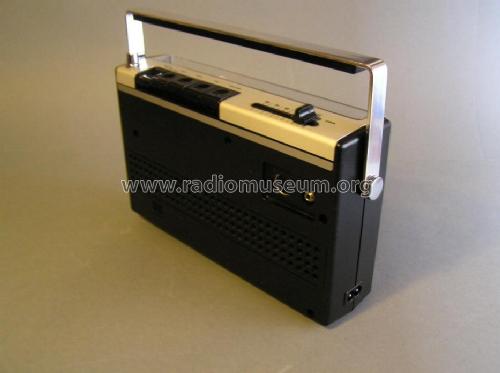

Partner 400

• Paese
• Germania

• Produttore / Marca
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Anno
• 1976–1978

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 94552

• Immagini
• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 13

• Semiconduttori

• Principio generale
• Supereterodina (in generale); ZF/IF 460 / 10700 kHz

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)     9 Circuiti Mod. Freq. (FM)

• Gamme d'onda
• Onde medie (OM), lunghe (OL), corte (OC) e MF (FM).

• Tensioni di funzionamento
• Rete / Batterie (ogni tipo) / 110; 220 / C: 4 × 1,5 Volt

• Altoparlante
• AP magnetodinamico ellittico (magnete permanente e bobina mobile).

• Potenza d'uscita
• 0.6 W (qualità ignota)

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org
• Modello: Partner 400 - Telefunken Deutschland TFK,

• Forma
• Apparecchio portatile > 20 cm (senza la necessità di una rete)

• Dimensioni (LxAxP)
• 255 x 150 x 60 mm / 10 x 5.9 x 2.4 inch

• Annotazioni

• Wellenbereiche:

  UKW/FM 87.6 - 104 MHz
  KW 5.9 - 15.5 MHz ( 19 - 49 m)
  MW 520 - 1610  kHz
  LW 150 - 265 kHz.

  Lautsprecher 80 x 140 mm. Ferrit-Antenne 13,8 cm.

  Ausgangsleistung bei Netzbetrieb: 1,5 W.

• Peso netto
• 1.3 kg / 2 lb 13.8 oz (2.863 lb)

• Fonte dei dati
• Handbuch VDRG 1977/1978

• Bibliografia
• Handbuch VDRG 1976/1977

• Autore
• Modello inviato da Ervé Leclercq. Utilizzare "Proponi modifica" per inviare ulteriori dati.
