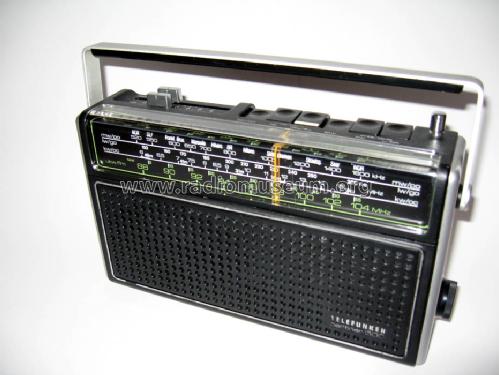

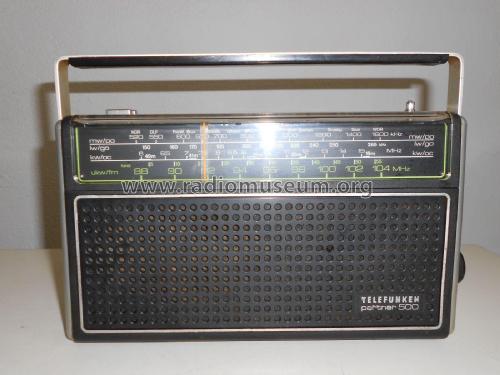

Partner 500

Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Données
Forum
Images
Collections

  • Année
  • 1976–1978
  • Catégorie
  • Radio - ou tuner d'après la guerre 1939-45
  • Radiomuseum.org ID
  • 92959

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de transistors
  • 13
  • Semi-conducteurs
  • Principe général
  • Super hétérodyne (en général); FI/IF 460/10700 kHz
  • Circuits accordés
  • 6 Circuits MA (AM)     9 Circuits MF (FM)
  • Gammes d'ondes
  • PO, GO, OC et FM
  • Tension / type courant
  • Secteur et Piles (tous types). / 110; 220 / 5×1,5 Volt
  • Haut-parleur
  • HP dynamique oval à aimant permanent
  • Puissance de sortie
  • 1 W (qualité inconnue)
  • Matière
  • Plastique moderne (pas de bakélite, ni de catalin)
  • De Radiomuseum.org
  • Modèle: Partner 500 - Telefunken Deutschland TFK,
  • Forme
  • Portative > 20 cm (sans nécessité secteur)
  • Dimensions (LHP)
  • 280 x 170 x 80 mm / 11 x 6.7 x 3.1 inch
  • Remarques
  • Mit Sender-Fix-Einstellung auf MW (Luxemburgtaste) oder LW. Ausgangsleistung bei Netzbetrieb: 2 W.
  • Poids net
  • 1.8 kg / 3 lb 15.4 oz (3.965 lb)
  • Schémathèque (1)
  • -- Original-techn. papers.
  • Auteur
  • Modèle crée par Bernhard Sacherer. Voir les propositions de modification pour les contributeurs supplémentaires.

 Collections | Musées | Littérature

Collections

Le modèle Partner fait partie des collections des membres suivants.

 Forum

Contributions du forum pour ce modèle: Telefunken: Partner 500

Discussions: 3 | Publications: 7

Hallo, durch eine nachträgliche Textänderung ist in der ersten Zeile meinen "Demontagehinweises" ist die Anrede des Herrn Ehlscheid abhanden gekommen. Die erste Zeile muss es also wie folgt lauten:

..., wie der Herr Ehlscheid im Jahre 2006.

Freundlichen Gruß, K.- Heinz Entrich



Karl-Heinz Entrich † 7.21, 27.Apr.13

Weitere Posts (1) zu diesem Thema.

Hallo, ich hatte kürzlich dasselbe Problem, wie der Ehlscheid im Jahre 2006. Leider haben mir die schon vorhandenen Hinweise nicht weiter geholfen. Nach einigen Probierereien habe ich dann die Lösung gefunden und die will ich hiermit weitergeben.  Wenn das Gerät noch nie geöffnet wurde (Baujahr 1978), kann es recht schwer gehen und man möchte ja auch nichts kaputt machen, denn das ist immer sehr ärgerlich.

Demontage: An der Rückseite das "Fixsender"-Abstimmrad abnehmen. Den großen Abstimmknopf  an der rechten Seite rausziehen. Die Schraube darunter entfernen, an der linken Seite ist nochmal so einen Schraube zu entfernen. Dann kann man das "Innenleben" nach oben herausziehen, eventuell mit leichtem Druck von unten durch Batteriefachöffnung etwas nachhelfen.Das Batteriefach selbst gehört zum "Innenleben".

Viel Erfolg, K.- Heinz Entrich

Karl-Heinz Entrich † 7.21, 21.Apr.13

Weitere Posts (1) zu diesem Thema.

Hallo,

habe vor einigen Tagen ein Telefunken Partner 500 Kofferadio in noch sehr gutem Allgemeinzustand geschenkt bekommen. UKW funktioniert gut, jedoch nicht LW, MW u. KW! Bei KW ist je nach Tastendruck etwas zu hören, aufgrund dessen ich hoffe, das es nur am Drucktastensatz und verschmutzten/oxydierten Kontakten liegt. Egal wie, um das Problem zu beheben, muß das Gehäuse geöffnet werden.
Wer weiss, wie sich der Tragebügel entfernen und das Gehäuse öffnen lässt, ohne das man was beschädigt. Links und rechts unten an den seitlichen silbergrauen Gehäuseschalen sind zwar 2 Kreuzschlitzschrauben, nach Lösen der beiden und auch dem Herausziehen des Abstimmknopfes kommt man aber noch nicht weiter.

Für einen Tipp wäre ich sehr dankbar

Gruß
Arno Ehlscheid

Arno Ehlscheid, 10.Jun.06

Weitere Posts (5) zu diesem Thema.
