Sprechfunkgerät FuG 7b

• Pays
• Allemagne

• Fabricant / Marque
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Année
• 1967

• Catégorie
• Emetteur / récepteur commercial (TRX non amateur)

• Radiomuseum.org ID
• 174547

• Images

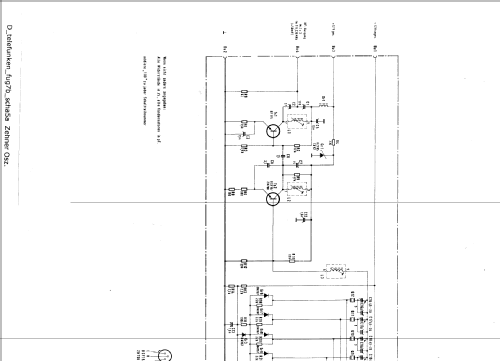

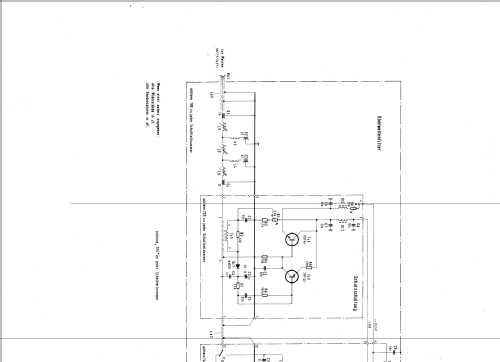

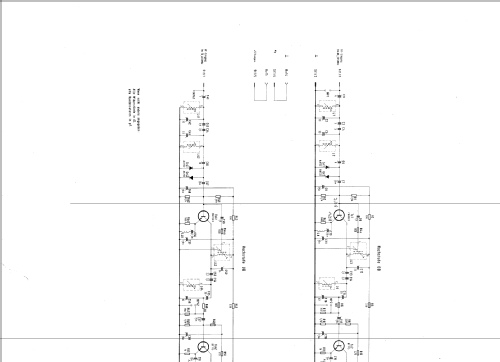

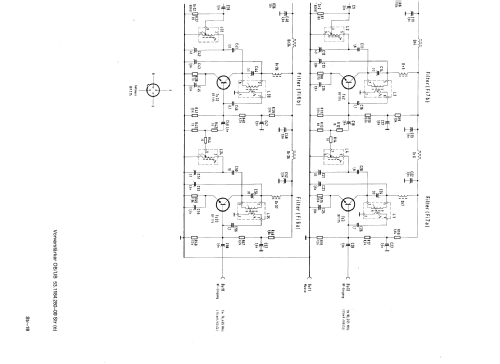

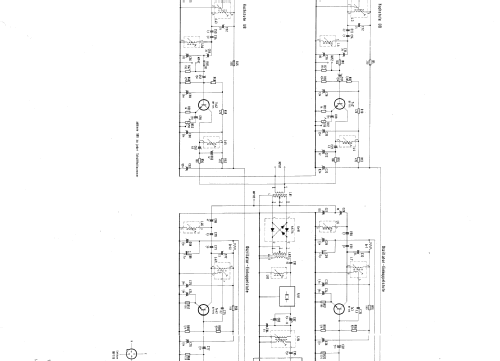

• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 69

• Semi-conducteurs

• Principe général
• Super hétérodyne, conversion double ou triple; FI/IF 10400/470 kHz

• Tension / type courant
• Secteur et Piles (tous types). / 6-24; 110/220 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• Matière
• Boitier métallique

• De Radiomuseum.org
• Modèle: Sprechfunkgerät FuG 7b - Telefunken Deutschland TFK,

• Forme
• Gros appareil industriel ou militaire (> 20 kg)

• Dimensions (LHP)
• 260 x 106 x 250 mm / 10.2 x 4.2 x 9.8 inch

• Remarques
• 240 Kanal BOS Funkgerät (Behörden und Organisationen mit Sicherheitsaufgaben) - Frequenzen 4m Band: Kanal 400 - 519 = 75,275 - 77,655 (UB) und 85,075 - 87,455 (OB) - Sendeleistung 3 oder 10 Watt umschaltbar - Empfänger 0,7 µV für 20 dB S/N Betriebsarten: - Wechselsprechen auf 240 Kanälen - Gegensprechen auf 120 Kanälen - RS 1 oder RS 2 Relaisstellenbetrieb zur Reichweitenerhöhung - Verstärkerbetrieb für Kommandolautsprecher Aufbau: Weiche und Senderendstufe sind im Gerät verschraubt, alle anderen Bausteine sind wartungsfreundlich in 3 Ebenen steckbar eingebaut. Die Oberseite enthält Lautsprecher, Bedienelemente und Buchsen für Handapparat, Zusatzgeräte und Antenne. Über eine 30pol. Steckerleiste auf der Unterseite erfolgt die Spannungsversorgung wahlweise aus: - Wandler 6-24 Volt, oder Wandler 12 Volt für Fahrzeug-Anlagen - Netzstromversorgung 110/220 Volt für Stationären Betrieb - Batteriebetrieb für 20 NC Akkus, oder 19 Monozellen. Das FuG 7b vom Hersteller SEL entspricht in den technischen Daten und der Bedienung diesem Gerät von Telefunken, nicht aber im inneren Aufbau.

• Poids net
• 7 kg / 15 lb 6.7 oz (15.419 lb)

• Source
• -- Original-techn. papers.

• Auteur
• Modèle crée par Gerhard Dietrich. Voir les propositions de modification pour les contributeurs supplémentaires.
