Ultrakurzwellen-Empfänger E149 Uk/1d
Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- País
- Alemania
- Fabricante / Marca
- Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Año
- 1957 ?
- Categoría
- Receptor militar
- Radiomuseum.org ID
- 80560

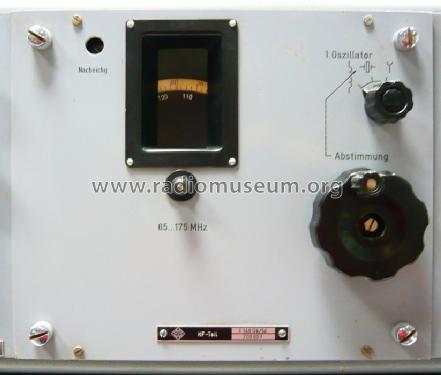

Oszillatorteil
Buchsenleiste Rückseite
Typenschild Oszillator

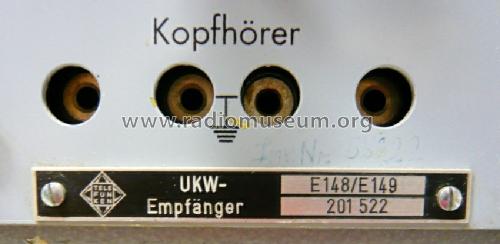

Typenschild Grundgerät
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 15
- Principio principal
- Superheterodino con paso previo de RF; ZF/IF 10700 kHz; 3 Etapas de AF
- Gama de ondas
- Bandas de recepción puestas en notas.
- Especialidades
- Radio Control (+Remote Wire etc)
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 110, 125, 150, 220, 240 Volt
- Altavoz
- Altavoz dinámico (de imán permanente) / Ø 8.5 cm = 3.3 inch
- Potencia de salida
- 2 W (unknown quality)
- Material
- Metálico
- de Radiomuseum.org
- Modelo: Ultrakurzwellen-Empfänger E149 Uk/1d - Telefunken Deutschland TFK,
- Forma
- Boatanchor (militar, profesional >20 kg).
- Ancho, altura, profundidad
- 550 x 202 x 384 mm / 21.7 x 8 x 15.1 inch
- Anotaciones
- UKW-Überwachungsempfänger für professionelle Anwendungen, bestehend aus Grundgerät E148-149/2 plus wechselbares Einschubmodul E149Uk/1d. Bereich 65 - 175 MHz durchgehend, Betriebsarten A1, A2, A3, A4, F2, F3, über Breitband-ZF-Ausgang auch Impulsbetrieb. Diverse Leitungs- und ZF-Ausgänge, Eingang für Fremdoszillator, Diversitybetrieb. Mit PaG148 Panoramaempfang möglich. Ergänzt UKW-RX E148. Ursprüngliche Verwendung hauptsächlich in der Bundeswehr zur Überwachung des gegenerischen Funkverkehrs an der damaligen BRD-Ostgrenze.
- Peso neto
- 40 kg / 88 lb 1.7 oz (88.106 lb)
- Procedencia de los datos
- -- Original-techn. papers.
- Mencionado en
- Funkgeschichte der GFGF (Heft 148, Seiten 102ff)
- Autor
- Modelo creado por un miembro de D. Ver en "Modificar Ficha" los participantes posteriores.
