Amplificateur HiFi stéréophonique 2 x 6W

Teral; Paris

Data
Forum
Pictures
Collections

  • Year
  • 1965
  • Category
  • Audio Amplifier or -mixer
  • Radiomuseum.org ID
  • 352383

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 7
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 117; 127; 220; 245 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Power out
  • 10 W (17 W max.)
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Amplificateur HiFi stéréophonique 2 x 6W - Teral; Paris
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 315 x 105 x 240 mm / 12.4 x 4.1 x 9.4 inch
  • Notes

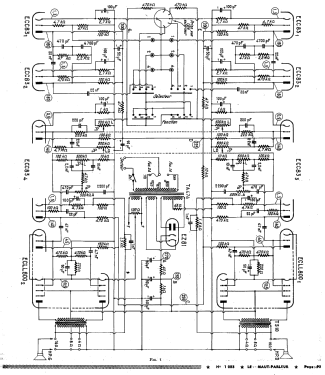

  • Le schéma de principe complet de l'amplificateur est donné en figure 1. Ses caractéristiques générales sont les suivantes:

    —  Lampes  utilisées:  4 lampes ECC83 - 2 lampes ECLL800 -  1 valve EZ81
    —  Puissance nominale: 12 watts en régime sinusoïdal; 17 watts en crête
    —  Consommation: 72 VA
    —  Distorsion: moins de 0,5 % à 10 W
    —  Bande passante: 20 à 20000 Hz à ± 2 dB (linéaire 1 watt)
    —  Rapport signal/bruit de fond: haute impédance 72 dB; basse impédance 56 dB
    —  Diaphonie: à 60 Hz 50 dB; à 1 000 Hz 50 dB; à 10000 Hz 40 dB
    —  Balance: efficacité 100 %.
    —  Tonalité: réglages séparés des aigus et des graves sur chaque canal: ± 15 dB à 40 et 10000 Hz

    Un sélecteur permet le choix entre quatre entrées stéréophoniques:
    1° PU basse impédance: 50 kΩ - 5 mV.
    2° Radio AM-FM: 500 kΩ - 400 mV.
    3° Magnétophone: 500 kΩ - 400 mV.
    4° Auxiliaire: 500 kΩ - 400mV.

    L'appareil était vendu en kit pour 360,00 F et en ordre de marche pour 512.00F.

  • Net weight (2.2 lb = 1 kg)
  • 6.7 kg / 14 lb 12.1 oz (14.758 lb)
  • Price in first year of sale
  • 512.00 F
