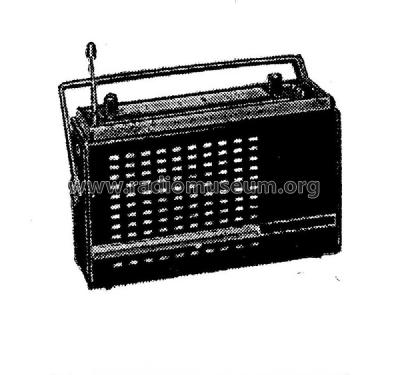

Ascot Luxe FM

Teral; Paris

Data
Forum
Pictures
Collections

  • Year
  • 1963
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 336967

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 10
  • Main principle
  • ZF/IF 480/10800 kHz; 4 AF stage(s)
  • Tuned circuits
  • 6 AM circuit(s)     7 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and FM or UHF.
  • Power type and voltage
  • Dry Batteries / 2 x 4,5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Power out
  • 0.5 W (unknown quality)
  • Material
  • Leather / canvas / plastic - over other material
  • from Radiomuseum.org
  • Model: Ascot Luxe FM - Teral; Paris
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 280 x 175 x 65 mm / 11 x 6.9 x 2.6 inch
  • Notes

  • Le récepteur ASCOT FM est la version avec gamme FM du modèle ASCOT 1, qui ne comporte que les gammes PO & GO.

    Caractéristiques essentielles de ce récepteur:
    • Clavier à 4 poussoirs FM, PO, cadre/antenne, GO
    • Prise antenne auto
    • Contrôle automatique de fréquence en FM par diode varicap BA102
    • Fourniture de platines précâblées et réglées pour la version en kit
    • Amplificateur BF à 4 étages et sans transformateur de sortie
    • Haut parleur impédance 15 Ω
    • Contrôle de tonalité.

    Cet appareil est vendu en pièces détachées par Teral pour la somme de 289 FRF et en ordre de marche pour 339 FRF.


  • Price in first year of sale
  • 339.00 FRF
