• Country
• France

• Manufacturer / Brand
• Teral; Paris

• Year
• 1960

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 336129

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 6

• Semiconductors
• SFT107 SFT106 SFT106 SFT153 SFT122 SFT122 SFD106

• Main principle
• Superheterodyne (common); ZF/IF 480 kHz; 2 AF stage(s)

• Tuned circuits
• 5 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage

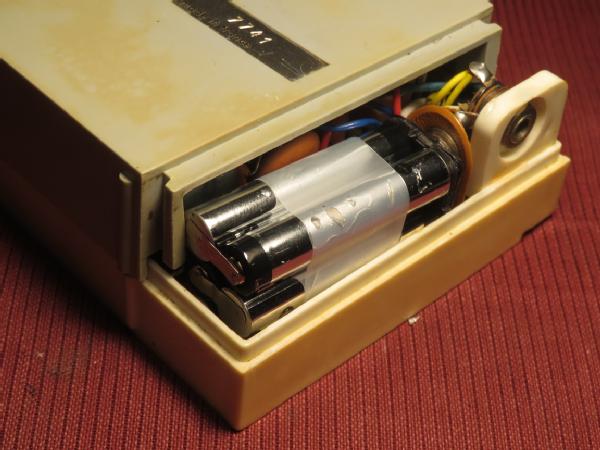

• Dry Batteries / 1 x 9 Volt

• Loudspeaker
• Ø 6.6 cm = 2.6 inch

• Power out
• 0.2 W (unknown quality)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Brigitte - Teral; Paris

• Shape
• Very small Portable or Pocket-Set (Handheld) < 8 inch.

• Dimensions (WHD)
• 124 x 76 x 35 mm / 4.9 x 3 x 1.4 inch

• Notes

• Ce récepteur est un modèle de poche avec
  - réception sur cadre
  - prise jack pour écouteur.

  Les fonctions des 6 transistors sont les suivantes :
  SFT107 : oscillateur modulateur
  SFT106 : premier amplificateur moyenne fréquence
  SFT106 : deuxième amplificateur moyenne fréquence
  SFT153 : preamplificateur basse fréquence et driver
  2 x SFT122 : amplificateur push-pull
  SFD106 : diode détectrice.

  Le récepteur de poche est proposé complet en pièces détachées pour la somme de 126 FRF et en ordre de marche pour 199 FRF.

• Net weight (2.2 lb = 1 kg)
• 0.325 kg / 0 lb 11.5 oz (0.716 lb)

• Price in first year of sale
• 199.00 FRF

• Mentioned in

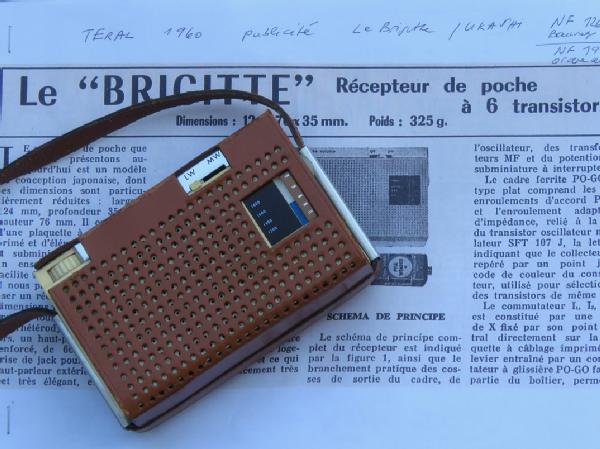

• Le Haut-Parleur (N°1034 de décembre 1960 pages 64 à 67.)

• Author
• Model page created by Jean-Pierre Ambroise. See "Data change" for further contributors.
