Pocket

Teral; Paris

Data
Forum
Pictures
Collections

  • Year
  • 1959
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 312339

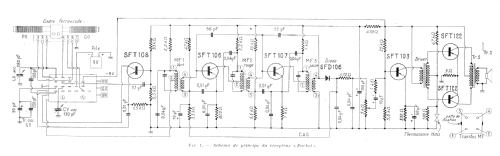

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 6
  • Main principle
  • Superheterodyne (common); ZF/IF 455 kHz; 2 AF stage(s)
  • Tuned circuits
  • 5 AM circuit(s)
  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Power type and voltage
  • Dry Batteries / 9 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 7 cm = 2.8 inch
  • Power out
  • 0.2 W (unknown quality)
  • Material
  • Leather / canvas / plastic - over other material
  • from Radiomuseum.org
  • Model: Pocket - Teral; Paris
  • Shape
  • Very small Portable or Pocket-Set (Handheld) < 8 inch.
  • Dimensions (WHD)
  • 180 x 120 x 40 mm / 7.1 x 4.7 x 1.6 inch
  • Notes

  • Les fonctions des 6 transistors Belvu, de fabrication CSF, sont les suivantes :
    SFT108 oscillateur modulateur changeur de fréquence.
    SFT106 premier amplificateur moyenne fréquence.
    SFT107 deuxième amplificateur moyenne fréquence.
    SFT103 préamplificateur basse fréquence driver.
    Deux SFT122, amplificateur final push-pull de class-e B.

    Le récepteur reçoit les gammes PO et GO sur cadre ferroxcube incorporé d'une longueur de 140 mm.
    La commande des gammes et l'arrêt sont assurées par un clavier miniature à trois touches de référence Oréor N33.
    Le haut-parleur est un modèle spécial de 7 cm de diamètre.
    Tous les éléments du récepteur, y compris le haut-parleur, sont montés sur une plaquette de bakélite à œillets, de 170 X 110 mm.

    Ce récepteur est vendu en kit pour un montant de 13080F auquel il faut ajouter les semiconducteurs à 10540F soit un total de 23620F.

  • Price in first year of sale
  • 23,620.00 F
