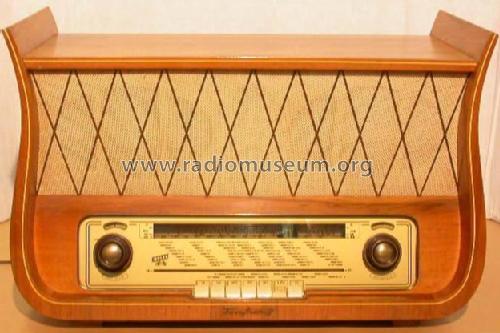

Violetta (Lyra) (Harfe) W332N (7 Röhren, Bikonal-Lautsprecher) 4Lsp

Tonfunk GmbH; Karlsruhe

Data
Forum
Pictures
Collections

  • Year
  • 1954/1955
perfect model
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 30972

 Technical Specifications

  • Number of Tubes
  • 7
  • Main principle
  • Superheterodyne (common); ZF/IF 452/10,7 kHz
  • Tuned circuits
  • 7 AM circuit(s)     11 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110-220 Volt
  • Loudspeaker
  • 4 Loudspeakers
  • Power out
  • 4 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Violetta W332N [4Lsp] - Tonfunk GmbH; Karlsruhe
  • Dimensions (WHD)
  • 655 x 425 x 290 mm / 25.8 x 16.7 x 11.4 inch
  • Notes

  • Achtung ! Ehe hier Informationen oder Bilder hochgeladen werden, bitte prüfen ob dies das richtige Modell ist ! Es gibt über 20 Möglichkeiten.
    Lyra (fälschlich auch Harfe) genannt; es gab dazu abschraubbare, schlanke Beine; FS-Ton über ZF-Eingang vom Bildempfänger FB211! EM80 wandert mit Skalenzeiger!

  • Source of data
  • -- Collector info (Sammler) / Radiokatalog Band 2, Ernst Erb

 Collections | Museums | Literature

Collections

The model Violetta (Lyra) (Harfe) is part of the collections of the following members.

 Forum

Forum contributions about this model: Tonfunk GmbH;: Violetta W332N

Threads: 1 | Posts: 1

In diesem Model findet man auf den Oval-Lautsprechern mit dem Standard-Korb 18 x 26 cm einen Aufkleber mit der Aufschrift:

            "Tonfunk Violetta Bikonal Konzert-Lautsprecher mit 2 Systemen"

dieser Aufkleber befindet sich auf beiden Chassis, obwohl sie offensichtlich von verschiedenen Herstellern stammen. Nachdem der Text ja sehr verheißungsvoll klingt, haben wir einfach mal ein Chassis ausgebaut und nachgeschaut, was sich dahinter verbirgt. Wie vermutet, haben die Lautsprecher einen zusätzlichen Hochtonkegel eingeklebt. Dieses Radio hat tatsächlich eine sehr gute Höhenwiedergabe, ob das wirklich an den Hochtonkegeln liegt, oder einfach an der Höhenanhebung im NF-Teil, sei mal dahingestellt. Auf jeden Fall sind zusätzliche Hochtonkegel in diesen Standard-Oval-Lautsprechern nur selten anzutreffen, weshalb so ein Aufkleber sicher eine Berechtigung hat.











Klaus Feth, 13.Jul.17
