• Paese
• Giappone

• Produttore / Marca
• Kenwood, Trio-Kenwood Inc.; Komagane

• Anno
• 1970–1973

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 87699

• • alternative name: Trio Corp.
  • Brand: Jennen

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 72

• Semiconduttori

• Principio generale
• Supereterodina (in generale)

• Gamme d'onda
• Onde medie (OM) e MF (FM).

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 110; 120; 220; 240 Volt

• Altoparlante
• - Questo apparecchio richiede altoparlante/i esterno/i.

• Potenza d'uscita
• 78 W (indistorta)

• Materiali
• Mobile in legno

• Radiomuseum.org

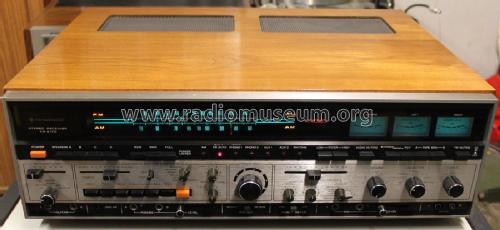

• Modello: Stereo Receiver KR-6170 - Kenwood, Trio-Kenwood Inc.;

• Forma
• Apparecchio per ripiani a scaffale (come i componibili HiFi).

• Dimensioni (LxAxP)
• 21.75 x 6.75 x 16.25 inch / 552 x 171 x 413 mm

• Annotazioni

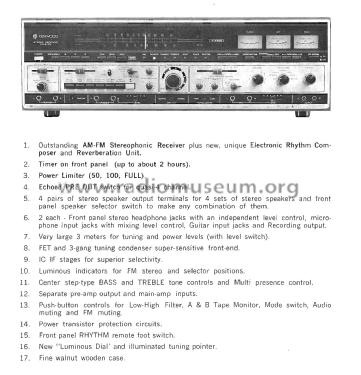

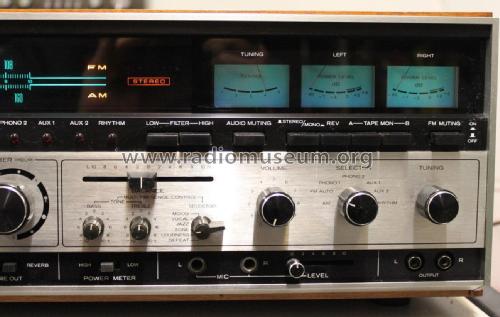

• Trio Kenwood Solid State Stereo AM/FM Receiver with Electronic Rhythm Composer Model KR-6170.
  Tuning range: FM, MW
  Power output:
  33 watts per channel into 8Ω (stereo)
  39 watts per channel into 4Ω (stereo)
  Frequency response: 20Hz to 40kHz
  Total harmonic distortion: 0.5%
  Damping factor: 50
  Input sensitivity: 2mV (mic), 2.5mV (MM), 180mV (DIN), 180mV (line)
  Signal to noise ratio: 58dB (mic), 65dB (MM), 75dB (DIN), 75dB (line)
  Speaker load impedance: 4Ω to 16
  AC Outlets: 1x Switched, 1x Unswitched
  Power Consumption 240 Watts
  Walnut Case

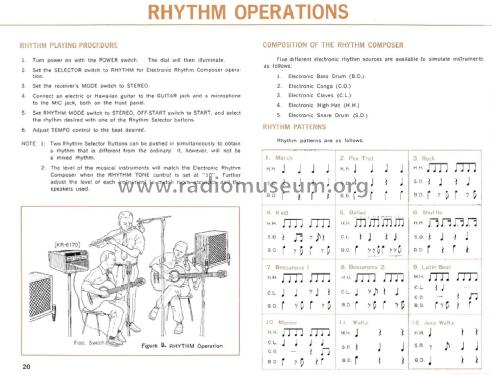

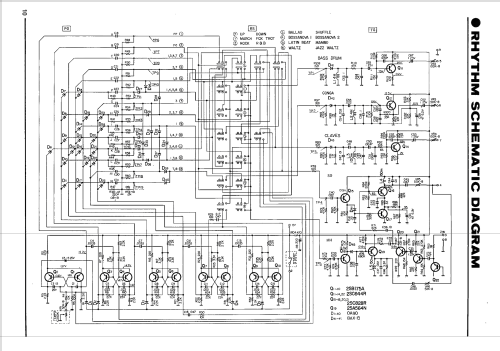

  Rhytm Composer Section:
  (1) March, (2) Fox Trot, (3) Rock, (4) R&B, (5) Ballad, (6) Shuffle, (7) Bossanova 1, (8) Bossanova 2, (9) Latin Beat, (10) Mambo, (11) Waltz, (12) Jazz Waltz
  Electronic Percussions: 5 different Sounds
  Reverberation Section:
  Level Control: 0 to 2 seconds

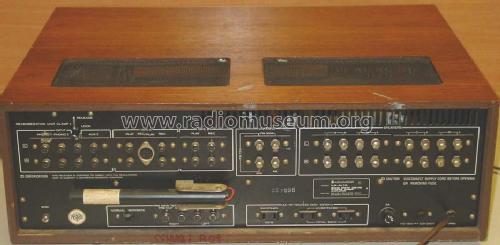

  Kann auch als Gitarrenverstärker genutzt werden. Eingebauter Rhytmustaktgeber, "Revibrator". Eingänge: 2× Phono, 2× Aux, 2× Tape, 2× Gitarre, 2× Mikrofon, Fußswitch. 8 LS-Ausgänge (4-16 Ohm), als Vor-Endstufe auftrennbar, mechanischer Timer.

• Peso netto
• 16 kg / 35 lb 3.9 oz (35.242 lb)

• Bibliografia

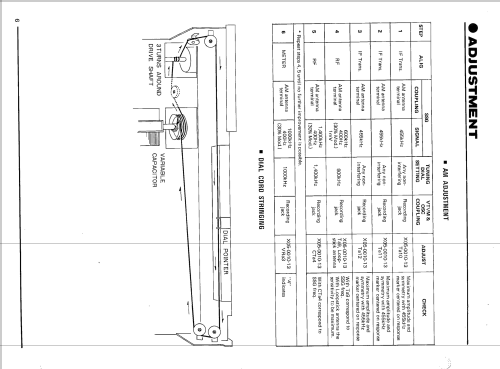

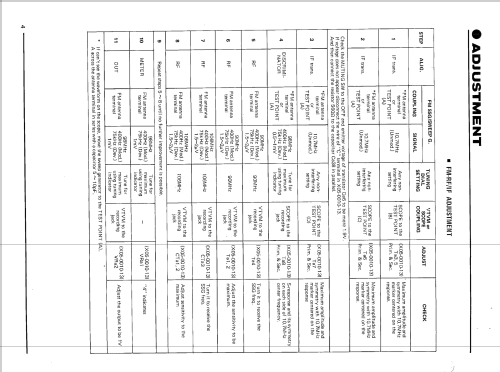

• - - Manufacturers Literature (Service Manual)

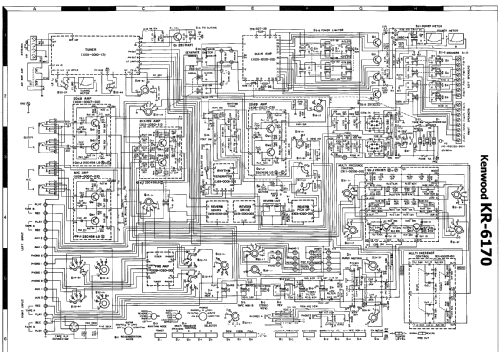

• Letteratura / Schemi (1)
• -- Original-techn. papers.

• Autore
• Modello inviato da Peter Böhm. Utilizzare "Proponi modifica" per inviare ulteriori dati.
