Exelrad Kit-Set KS501-BC

Turnbull & Jones Ltd.; Auckland

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1948 ??
  • Categoria
  • Kit, scatola di montaggio (parti sfuse e istruzioni o solo istruzioni di montaggio)
  • Radiomuseum.org ID
  • 351863

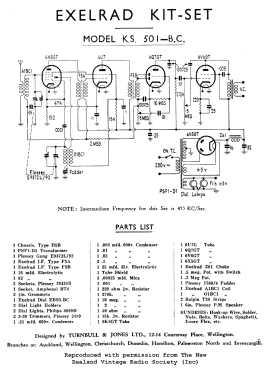

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di tubi
  • 5
  • Principio generale
  • Supereterodina (in generale); ZF/IF 455 kHz; 2 Stadi BF
  • N. di circuiti accordati
  • 6 Circuiti Mod. Amp. (AM)
  • Gamme d'onda
  • Solo onde medie (OM).
  • Tensioni di funzionamento
  • Alimentazione a corrente alternata (CA) / 50 Hz, 230 Volt
  • Altoparlante
  • AP magnetodinamico (magnete permanente e bobina mobile) / Ø 6 inch = 15.2 cm
  • Materiali
  • Mobile di metallo, valvole visibili
  • Radiomuseum.org
  • Modello: Exelrad Kit-Set KS501-BC - Turnbull & Jones Ltd.;
  • Forma
  • Chassis o in scatola da montaggio
  • Annotazioni

  • Exelrad KS501-BC Kit-Set

    5-valve broadcast (MW) kitset receiver including Plessey 6" PM speaker.

    This kitset appears to have been made post-WWII, with a similar circuit to the Pacemaker 518P manufactured by Collier & Beale Ltd.

  • Autore
  • Modello inviato da Brian Stevens. Utilizzare "Proponi modifica" per inviare ulteriori dati.
