Inconnu - Unknown 56 marque déposée avec globe et étoile
Unknown - CUSTOM BUILT: France (INCONNU)
- País
- Francia
- Fabricante / Marca
- Unknown - CUSTOM BUILT: France (INCONNU)
- Año
- 1950 ??
- Categoría
- Radio - o Sintonizador pasado WW2
- Radiomuseum.org ID
- 304654
Front2
Front1

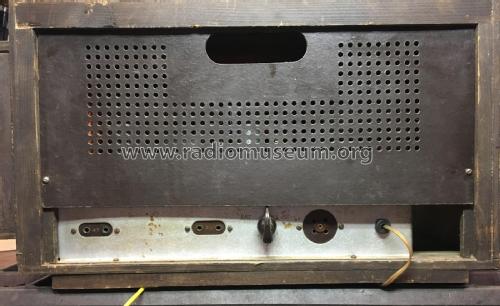

Backplane
Dial Detail
IF-Transformer 2
IF-Tranformers 1 + 2
Lable
Speaker with lable
- Numero de valvulas
- 6
- Principio principal
- Superheterodino en general; ZF/IF 455 kHz; 2 Etapas de AF
- Número de circuitos sintonía
- 6 Circuíto(s) AM
- Gama de ondas
- OM, OL y OC
- Tensión de funcionamiento
- Red / Baterías o pilas / 110; 125; 145; 220; 245 / 24 & 120 Volt
- Altavoz
- Altavoz dinámico (de imán permanente) / Ø 16 cm = 6.3 inch
- Material
- Madera
- de Radiomuseum.org
- Modelo: Inconnu - Unknown 56 marque déposée avec globe et étoile - Unknown - CUSTOM BUILT: France
- Forma
- Sobremesa apaisado (tamaño grande).
- Ancho, altura, profundidad
- 555 x 280 x 260 mm / 21.9 x 11 x 10.2 inch
- Anotaciones
-
Um die Röhren mit 24V zu betreiben, sind die Heizungen der ersten 3 Röhren und das magische Auge in Serie geschaltet. Die 6AQ5 wird mit einem 40 Ohm Vorwiderstand betrieben. Bei Netzbetrieb liefert auch der Netztrafo 24 VAC. Für die Gleichrichterröhre ist eine separate 6 V-Wicklung vorhanden.
- Autor
- Modelo creado por Rolf Beckers. Ver en "Modificar Ficha" los participantes posteriores.
- Otros modelos
-
Donde encontrará 268 modelos, 252 con imágenes y 16 con esquemas.
