• Country
• France

• Manufacturer / Brand
• Oréga / Oméga (composants); Paris, Vincennes

• Year
• 1950–1952

• Category
• Radio module post 1925 (not a part, not a key)

• Radiomuseum.org ID
• 107249

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• 6BA6 6BE6 6BA6 6AT6 EM4

• Main principle
• Superhet with RF-stage

• Tuned circuits
• 7 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and more than two Short Wave bands.

• Power type and voltage
• Powered by external power supply or a main unit. / 6.3 & 250 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org

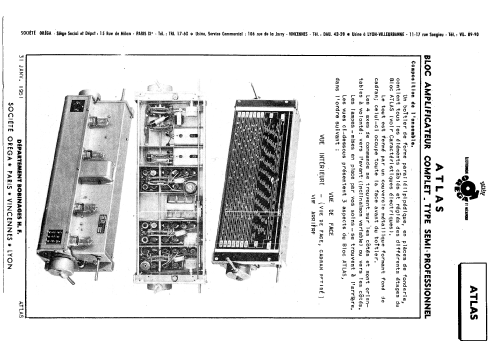

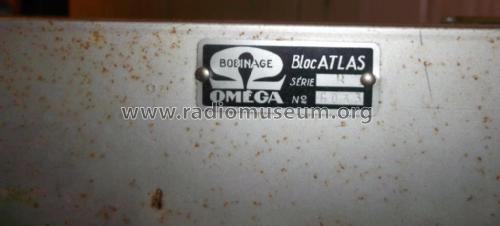

• Model: Bloc Atlas 9 gammes Série A - Oréga / Oméga composants;

• Shape
• Chassis only or for «building in»

• Dimensions (WHD)
• 491 x 153 x 103 mm / 19.3 x 6 x 4.1 inch

• Notes

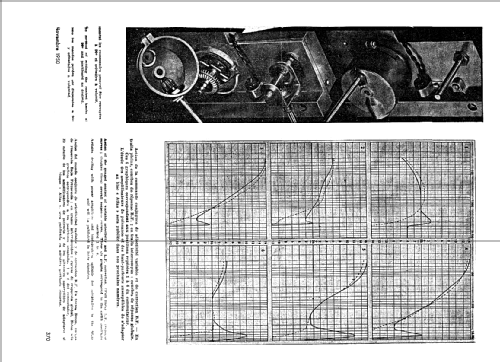

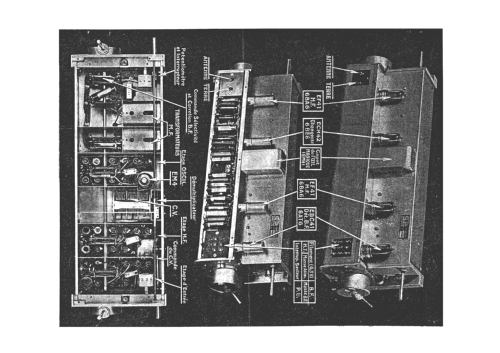

• Le bloc Atlas comporte l'ampli HF, l'ampli MF, la détection et la correction BF selon 6 courbes de réponse différentes.

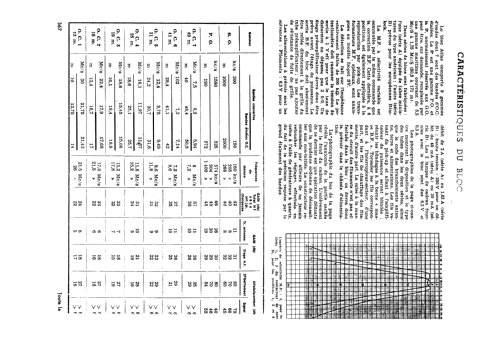

  9 gammes d'ondes :

  • GO de 150 à 300 Kc
  • PO de 525 à 1580 Kc
  • OC 7 de 5.94 à 7.5 Mc
  • OC 6 de 7.14 à 10.2 Mc
  • OC 5 de 9.49 à  12.4 Mc
  • OC 4 de 11.67 à 16.1 Mc
  • OC 3 de 15.08 à 18.6 Mc
  • OC 2 de 17.68 à  22.4 Mc
  • OC 1 de 21.42 à 30 Mc

  Pour l'exportation, le bloc a été livrable avec une gamme OC spéciale de 1.74 à 5.45 m, remplacant la gamme GO.

• Literature/Schematics (1)
• -- Original-techn. papers.

• Literature/Schematics (2)
• La TSF pour TOUS - TSF et TV (Revue mensuelle) (No. 257 p.94, No. 269 Mars 1951 p.106)

• Author
• Model page created by David Connerade. See "Data change" for further contributors.
