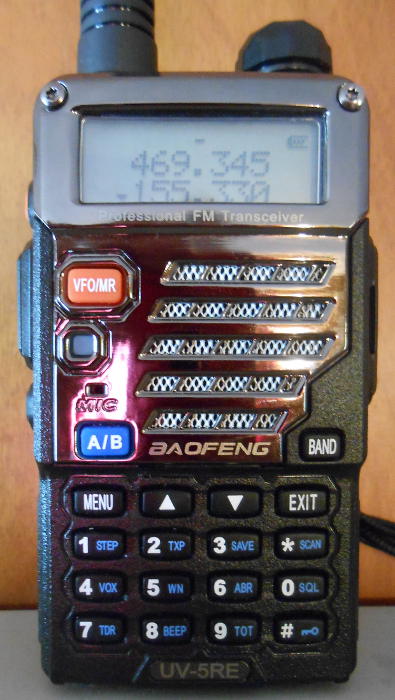

VHF/UHF Handheld Transceiver Baofeng UV-5R

Fujian Baofeng Electronic Co., Ltd.; Quanzhou

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 2012
  • Kategorie
  • Amateur TRX: Sender & Empfänger (und Sendeempfänger)
  • Radiomuseum.org ID
  • 230580

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Transistoren
  • 34
  • Halbleiter
  • Hauptprinzip
  • Sende-Empfänger
  • Wellenbereiche
  • VHF/UHF (siehe Bemerkungen)
  • Betriebsart / Volt
  • AKKU-Speisung (für alles, z.B. bei Autoradios und Amateurgeräten) / 7.4 Volt
  • Lautsprecher
  • Dynamischer LS, keine Erregerspule (permanentdynamisch)
  • Belastbarkeit / Leistung
  • 1 W (Qualität unbekannt)
  • Material
  • Plastikgehäuse (nicht Bakelit), Thermoplast
  • von Radiomuseum.org
  • Modell: VHF/UHF Handheld Transceiver Baofeng UV-5R - Fujian Baofeng Electronic Co.,
  • Form
  • Kleines Reisegerät oder «Taschengerät» < 20 cm.
  • Abmessungen (BHT)
  • 58 x 110 x 32 mm / 2.3 x 4.3 x 1.3 inch
  • Bemerkung

  • Receive Only Frequency Range is 65 to 108 MHz Commercial FM Broadcast Band.

    FM Transceiver; Frequency Ranges 136-174 MHz and 400-480 MHz; Output RF Power 4W or 1W; 128 Channels; 50 Ohm Dual Band built-in Antenna; 50 CTCSS and 104 CDCSS; 1750 Hz Tone Burst; Dual Band Display; Dual Frequency Display; Channel Step 2.5, 5, 6.25, 10, 12.5 and 25 kHz; suitable for use AO-27, AO-51 and SO-50 amateur's satellite too.

    Model UV-5RE has same technical specifications, but different panel.

    See also model Baofeng UV-5RA with UHF range 400-520 MHz.

  • Nettogewicht
  • 0.250 kg / 0 lb 8.8 oz (0.551 lb)
  • Originalpreis
  • 30.00 USD
  • Datenherkunft
  • -- Original-techn. papers.
  • Autor
  • Modellseite von Emilio Focosi angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.

 Sammlungen | Museen | Literatur

Sammlungen

Das Modell VHF/UHF Handheld Transceiver befindet sich in den Sammlungen folgender Mitglieder.

 Forum

Forumsbeiträge zum Modell: Fujian Baofeng: VHF/UHF Handheld Transceiver Baofeng UV-5R

Threads: 1 | Posts: 2

Recently purchased a Baofeng UV5RE Plus as wanted to take a look at this line of very inexpensive hand helds. Since there are quite a few variations of the basic UV-5R, I thought it would perhaps be more appropriate to add mine and others to this existing model. Or, would it be better to submitt as a new model? Thanks, John

Anlagen

John Richards, 03.Mar.14

Weitere Posts (2) zu diesem Thema.
