• Pays
• Etats-Unis

• Fabricant / Marque
• Western Auto Supply of California Co. (Western Air Patrol, Wizard); Los Angeles, CA

• Année
• 1934/1935

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 119249

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 5

• Lampes / Tubes
• 57 58 2A6 2A5 80

• Principe général
• Super hétérodyne (en général); FI/IF 175 kHz; 2 Etage(s) BF

• Circuits accordés
• 6 Circuits MA (AM)

• Gammes d'ondes
• PO et Police / Maritime (150-200m)

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 100 - 120 Volt

• Haut-parleur
• HP dynamique à électro-aimant (électrodynamique)

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: 5-Tube Super 1934-1935 - Western Auto Supply of

• Forme
• Modèle de table profil bas (grand modèle).

• Remarques

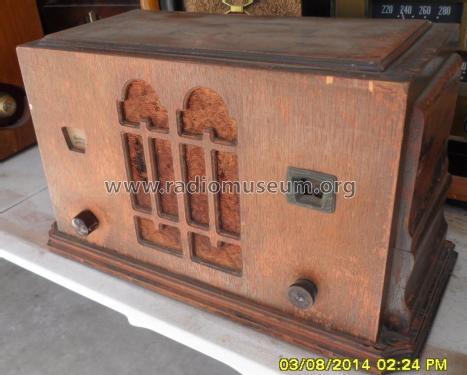

• This model "5-Tube Super 1934-1935" has not to be confused with the 5-tube TRF from 1924. By the way: It has a band pass filter before the 1st det which gives it a better selectivity than ordinary 5 tube receivers - and it has AVC with a diode. If you look at the pic of the back of the set, you will notice it has two knobs. The left hand knob is the band switch control, and tunes the radio between AM Broadcast, and the old Police Band. The dial is not marked off for the Police Band. The right hand knob is for the Tone Control.

  This radio was made in the Gilfillan factory in Los Angeles, California, USA.  The same radio chassis was used in radios sold under the Gilfillan and Golden Bear brands.  Gilfillan Models 32, 35, 41, 5-C, 5-T, 510 and 520 used this chassis.

• Source du schéma
• Rider's Perpetual, Volume 15 = 1947 and before

• Auteur
• Modèle crée par Konrad Birkner † 12.08.2014. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 72 modèles d'appareils, 26 avec des images et 51 avec des schémas.
