• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Western Auto Supply Co. (Truetone); Kansas City (MO)

• Anno
• 1938/1939

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 189756

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 7

• Valvole
• 6D8G 6L5G 6S7G 6T7G 6AB5 6G6G 6ZY5G

• Principio generale
• Supereterodina (in generale); ZF/IF 456 kHz

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Onde medie (OM) e corte (OC).

• Tensioni di funzionamento
• Rete / Batterie (ogni tipo) / 110-220; 6 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile)

• Materiali
• Mobile in legno

• Radiomuseum.org

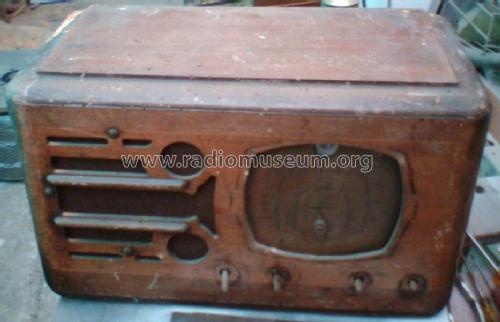

• Modello: Truetone D716 Table model [1938/39] - Western Auto Supply Co.

• Forma
• Soprammobile basso, con andamento orizzontale (grosse dimensioni).

• Dimensioni (LxAxP)
• 19 x 11.5 x 9 inch / 483 x 292 x 229 mm

• Annotazioni
• Works on AC mains as well as from a 6 Volt battery supply, where a vibrator is foreseen.

• Fonte dei dati
• Machine Age to Jet Age II

• Bibliografia
• Rider's Perpetual, Volume 11 = ca. 1940 and before (Western Auto 11-2)

• Autore
• Modello inviato da Mark Skala. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 899 modelli, di cui 512 con immagini e 791 con schemi.
