• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Westinghouse El. & Mfg. Co. - see also Canadian W.

• Anno
• 1953 ?

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 89157

• • alternative name: Westinghouse El. Int.

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 5

• Valvole
• 12BE6 12BA6 12AV6 50C5 35W4

• Principio generale
• Supereterodina (in generale); ZF/IF 455 kHz; 2 Stadi BF

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Solo onde medie (OM).

• Tensioni di funzionamento
• Alimentazione universale (doppia: CC/CA) / 117 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile)

• Materiali
• Plastica o bachelite

• Radiomuseum.org

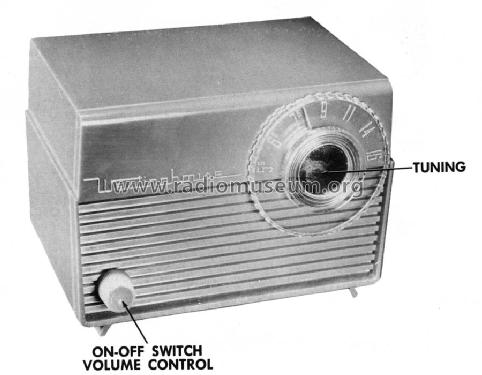

• Modello: H-381T5 Ch= V-2184-1 - Westinghouse El. & Mfg. Co. -

• Forma
• Soprammobile con qualsiasi forma (non saputo).

• Dimensioni (LxAxP)
• 7.5 x 5.5 x 5.5 inch / 191 x 140 x 140 mm

• Annotazioni
• Westinghouse H-381T5, Ch= V-2184-1;
  Red cabinet.

• Letteratura / Schemi (1)
• Beitman Radio Diagrams, Vol. 13, 1953

• Autore
• Modello inviato da Walter Wiesmüller † May 2012. Utilizzare "Proponi modifica" per inviare ulteriori dati.
