• Pays
• Etats-Unis

• Fabricant / Marque
• Westinghouse El. & Mfg. Co. - see also Canadian W.

• Année
• 1931

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 276171

• • alternative name: Westinghouse El. Int.

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 8

• Lampes / Tubes
• 35 24 27 35 27 45 45 80

• Principe général
• Super hétérodyne (en général); FI/IF 175 kHz; Détection par courbure d'anode.

• Gammes d'ondes
• PO uniquement

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 110 Volt

• Haut-parleur
• HP dynamique principe inconnu

• Matière
• Boitier en bois

• De Radiomuseum.org

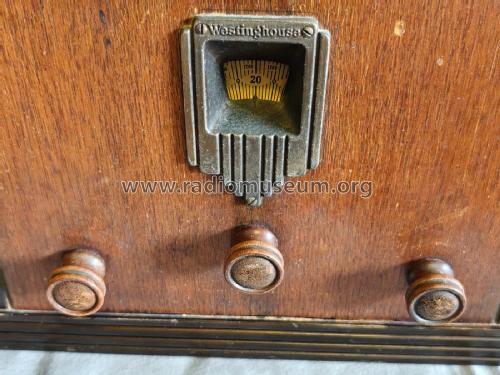

• Modèle: Columette WR-10 - Westinghouse El. & Mfg. Co. -

• Forme
• Modèle de table vertical décoré (pierre tombale)

• Dimensions (LHP)
• 19 x 13 x 10 inch / 483 x 330 x 254 mm

• Remarques

• This is the first version of the Westinghouse WR-10 Columette series. Westinghouse also made a WR-10A Columette with the major difference being the WR-10 using 2 x 45 output tubes and the WR-10A using 2 x 47 output tubes. This receiver was also manufactured by RCA and General Electric. The RCA version of the WR-10 was called the R-7 Superette and the WR-10A was called the R-7A Superette. The General Electric version of the WR-10 was called the S-22 and the WR-10A was called the S-22A. When searching for the WR-10 schematic in the original John Rider printed index you are referred to the RCA R-7 Superette. For the WR-10A, the John Rider printed index refers you to the RCA R-7A Superette. For the General Electric S-22 the John Rider printed index also refers you to the RCA R-7 Superette and for the S-22A you are referred to the RCA R-7A schematic.

• Poids net
• 37 lb (37 lb 0 oz) / 16.798 kg

• Littérature
• Rider's Perpetual, Volume 1 = 1931/1934 (1919 to 1931)

• Schémathèque (1)
• Rider's Perpetual, Volume 1 = 1931/1934 (1919 to 1931)

• Auteur
• Modèle crée par Jon Kummer. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 3132 modèles d'appareils, 1749 avec des images et 2646 avec des schémas.
