• Año
  • 1964
  • Categoría
  • Registrador o reproductor de sonido o visual
  • Radiomuseum.org ID
  • 93493
    • alternative name: Westinghouse El. Int.

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

 Especificaciones técnicas

  • Numero de transistores
  • 2
  • Semiconductores
  • Principio principal
  • Amplificador de Audio
  • Gama de ondas
  • - no hay
  • Especialidades
  • Tocadiscos con ampli. y altavoz
  • Tensión de funcionamiento
  • Red: Corriente alterna (CA, Inglés = AC) / 120 Volt
  • Altavoz
  • Altavoz dinámico (de imán permanente) / Ø 4 inch = 10.2 cm
  • de Radiomuseum.org
  • Modelo: H-111MP2 Ch= V-2537-3 - Westinghouse El. & Mfg. Co. -
  • Forma
  • Sobremesa, caja, normalmente con tapa (panel no inclinado).
  • Anotaciones
  • The Westinghouse Model H-111MP2 is a portable AC Operated 2 Transistor Mono Amplifier with 4 Speed Record Player (not Record Changer). Has Qty(1) PM 4" speaker. Cabinet color is Honey Beige. Westinghouse model H-111MP1 uses the same schematic and chassis, the difference being cabinet color.
  • Referencia esquema
  • Beitman Radio Diagrams Vol. 25, 1965
  • Documentación / Esquemas (1)

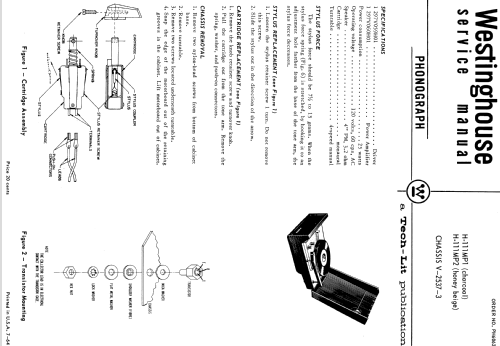

  • - - Manufacturers Literature (Westinghouse Datasheet PH6062)
  • Autor
  • Modelo creado por Egon Penker. Ver en "Modificar Ficha" los participantes posteriores.
