H-196A Ch= V-2130-11DX
Westinghouse El. & Mfg. Co. - see also Canadian W.
- Land
- USA
- Hersteller / Marke
- Westinghouse El. & Mfg. Co. - see also Canadian W.
- Jahr
- 1950 ?
- Kategorie
- Fernseh-Empfänger/Monitor
- Radiomuseum.org ID
- 244506
-
- anderer Name: Westinghouse El. Int.

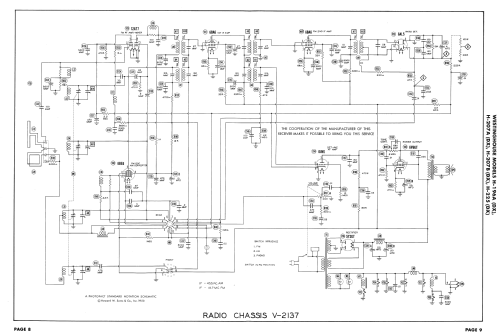

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 28
- Röhren
- 6AG5 6AG5 6C4 6BH6 6BH6 6BH6 6BH6 6AL5 12AT7 6AQ5 12AU7 12AX7 6AT6 6BJ6 6BH6 6T8 6AQ5 12AT7 12AU7 6AL5 6AC7 6AQ5 6BG6G 5V4G 1B3GT 5U4G 5V4G 10BP4
- Hauptprinzip
- Superhet allgemein
- Wellenbereiche
- Wellen in den Bemerkungen.
- Betriebsart / Volt
- Wechselstromspeisung / 110-120 Volt
- Lautsprecher
- Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 9.5 inch = 24.1 cm
- Material
- Gerät mit Holzgehäuse
- von Radiomuseum.org
- Modell: H-196A Ch= V-2130-11DX - Westinghouse El. & Mfg. Co. -
- Form
- Standgerät auf niedrigen Beinen (Beine < 50 % der Gesamthöhe).
- Bemerkung
-
TV-Receiver with 10 inch CRT b/w USA Standard.
Channels 2 thru 13.
- Literaturnachweis

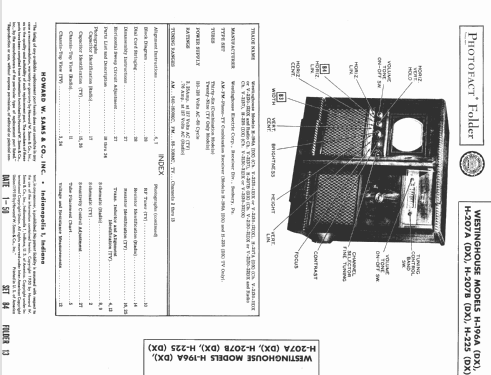

- Photofact Folder, Howard W. SAMS (Vol.9/50 Date 1-50 84-13 Set 84 Folder 13)
- Autor
- Modellseite von Friedrich Weber † 12.09.2014 angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
