H-21T221A Ch= V-2372-67
Westinghouse El. & Mfg. Co. - see also Canadian W.
- Pays
- Etats-Unis
- Fabricant / Marque
- Westinghouse El. & Mfg. Co. - see also Canadian W.
- Année
- 1958 ?
- Catégorie
- Récepteur de télévision ou moniteur
- Radiomuseum.org ID
- 321488
-
- alternative name: Westinghouse El. Int.
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 17
- Lampes / Tubes
- 2BN4 5CG8 6AU8 3BN6 5AQ5 3BZ6 3BZ6 3DK6 6AU8 5BT8 3BY6 or 3CS6 5CZ5 6CG7 12DQ6A 12D4 1B3GT 21CEP4
- Principe général
- Super hétérodyne avec étage HF
- Gammes d'ondes
- Bandes en notes
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 60 cycles, 117V = 110 -120 Volt
- Haut-parleur
- HP dynamique à aimant permanent + bobine mobile
- Matière
- Boitier en bois
- De Radiomuseum.org
- Modèle: H-21T221A Ch= V-2372-67 - Westinghouse El. & Mfg. Co. -
- Forme
- Modèle de table générique
- Remarques
-
Westinghouse model H21T221A is a 21" b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis V-2372-67, VHF tuner 470V019H03 and picture tube 21CEP4.
- Schémathèque (1)

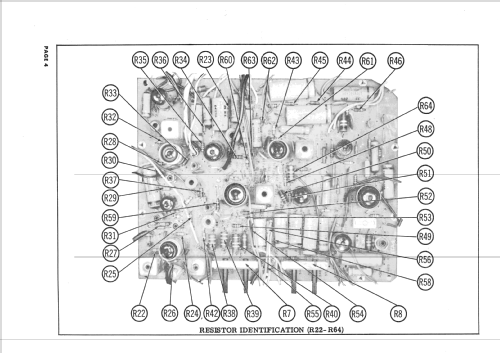

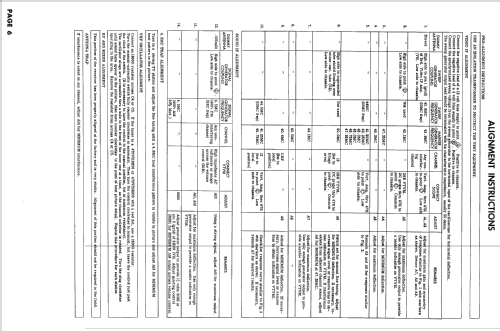

- Photofact Folder, Howard W. SAMS (Set 388 Folder 3 dated 2-58)
- Auteur
- Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.
