H-225 Ch= V-2130-32DX
Westinghouse El. & Mfg. Co. - see also Canadian W.
- Produttore / Marca
- Westinghouse El. & Mfg. Co. - see also Canadian W.
- Anno
- 1950 ?
- Categoria
- Televisore (TV) / Monitor
- Radiomuseum.org ID
- 244507
-
- alternative name: Westinghouse El. Int.

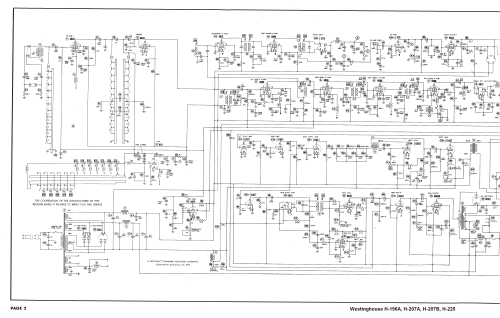

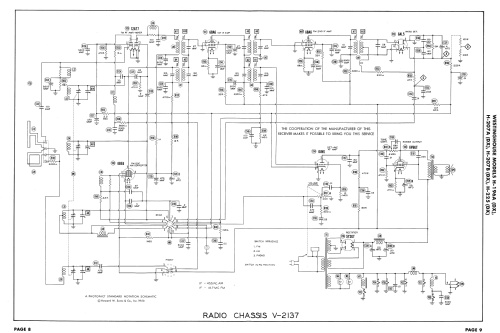

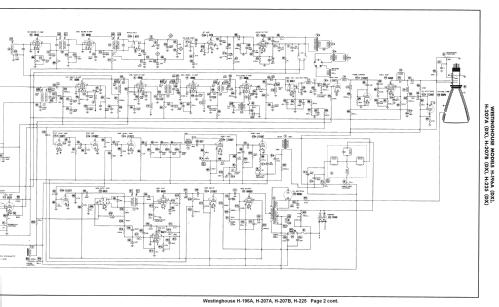

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 28
- Valvole
- 6AG5 6AG5 6C4 6BH6 6BH6 6BH6 6BH6 6AL5 12AT7 6AQ5 12AU7 12AX7 6AT6 6BJ6 6BH6 6T8 6AQ5 12AT7 12AU7 6AL5 6AC7 6AQ5 6BG6G 5V4G 1B3GT 5U4G 5V4G 10BP4
- Principio generale
- Supereterodina (in generale)
- Gamme d'onda
- Gamme d'onda nelle note.
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 110-120 Volt
- Altoparlante
- AP magnetodinamico (magnete permanente e bobina mobile) / Ø 9.5 inch = 24.1 cm
- Materiali
- Mobile in legno
- Radiomuseum.org
- Modello: H-225 Ch= V-2130-32DX - Westinghouse El. & Mfg. Co. -
- Forma
- Console, con gambe d'appoggio basse (< 50%).
- Annotazioni
-
TV-Receiver with 10 inch CRT b/w USA Standard.
Channels 2 thru 13.
- Bibliografia
- Photofact Folder, Howard W. SAMS (Vol.9/50 Date 1-50 84-13 Set 84 Folder 13)
- Autore
- Modello inviato da Friedrich Weber † 12.09.2014. Utilizzare "Proponi modifica" per inviare ulteriori dati.
