• Land
• USA

• Hersteller / Marke
• Westinghouse El. & Mfg. Co. - see also Canadian W.

• Jahr
• 1955 ?

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 82220

• • anderer Name: Westinghouse El. Int.

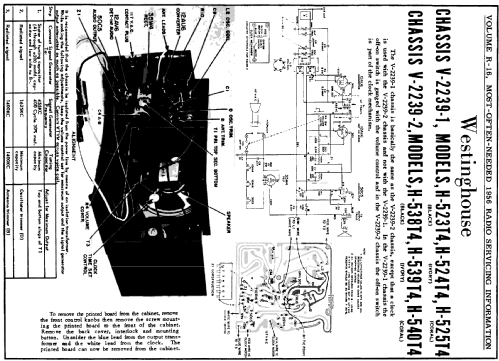

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 4

• Röhren
• 12AU6 12AV6 50C5 35W4

• Hauptprinzip
• Superhet allgemein; ZF/IF 455 kHz; 2 NF-Stufe(n)

• Anzahl Kreise
• 4 Kreis(e) AM

• Wellenbereiche
• Mittelwelle, keine anderen.

• Betriebsart / Volt
• Wechselstromspeisung / 117V = 105 -120 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 4 inch = 10.2 cm

• Material
• Plastikgehäuse (nicht Bakelit), Thermoplast

• von Radiomuseum.org
• Modell: H-538T4 Ch=V-2239-2 - Westinghouse El. & Mfg. Co. -

• Form
• Tischgerät mit integrierter Uhr (Uhrenradio, Radiowecker).

• Bemerkung

• Westinghouse model H-538T4 is an AC/DC operated AM superheterodyne receiver ( ch. V-2239-2 employs electric clock. Color=Black



• Schaltungsnachweis
• Beitman Radio Diagrams Vol. 16, 1956

• Literatur/Schema (1)
• Photofact Folder, Howard W. SAMS (Set 301 Folder 14 dated 12-55)

• Autor
• Modellseite von Egon Penker angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.

• Weitere Modelle

• Hier finden Sie 3151 Modelle, davon 1750 mit Bildern und 2665 mit Schaltbildern.
  Alle gelisteten Radios usw. von Westinghouse El. & Mfg. Co. - see also Canadian W.
