H-739T17 Ch= V-2227-2

• País
• Estados Unidos

• Fabricante / Marca
• Westinghouse El. & Mfg. Co. - see also Canadian W.

• Año
• 1953

• Categoría
• Televisión (TV) o monitor

• Radiomuseum.org ID
• 217777

• • alternative name: Westinghouse El. Int.

• Imágenes
• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 18

• Válvulas
• 6CB5 6J6 6CB6 6CB6 6CB6 6BK5 6BN6 6BK5 12AU7 6AU6 12BH7 6AL5 12AU7 6BQ6GT 6AS4GT or 6AX4GT 1B3GT 5U4G 17LP4

• Principio principal
• Superheterodino con paso previo de RF

• Gama de ondas
• VHF/UHF (see notes for details)

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 105-120 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 5.25 inch = 13.3 cm

• Potencia de salida
• 2.8 W (unknown quality)

• Material
• Madera

• de Radiomuseum.org
• Modelo: H-739T17 Ch= V-2227-2 - Westinghouse El. & Mfg. Co. -

• Forma
• Sobremesa alto de forma simple.

• Anotaciones

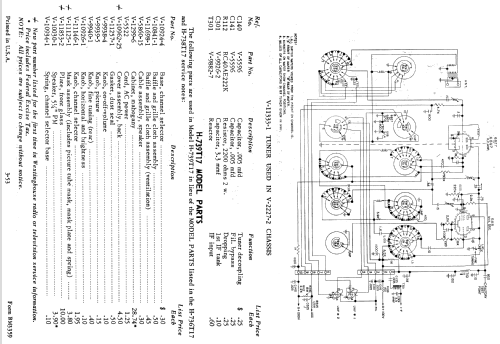

• The Westinghouse H-739T17 is a 17" b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis V-2227-2 and picture tube 17LP4. Cabinet is Mahogany. For service information, refer to Westinghouse model H-736T17 service notes and supplementary information. Most information for chassis V-2227-1 applies to chassis 2227-2, the major difference being a different RF tuner assembly which provides for the attachement of UHF tuner units.

• Documentación / Esquemas (1)

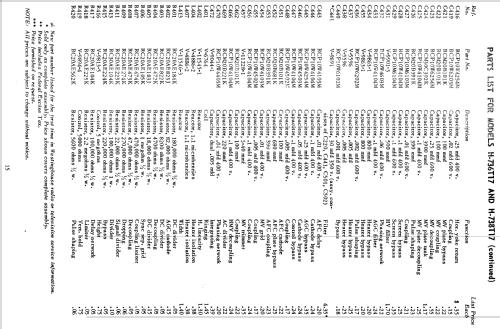

• - - Manufacturers Literature (Westinghouse datasheets RM3359 RM3354, RM3392)

• Autor
• Modelo creado por John Kusching. Ver en "Modificar Ficha" los participantes posteriores.
