• Land
• USA

• Hersteller / Marke
• Westinghouse El. & Mfg. Co. - see also Canadian W.

• Jahr
• 1962

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 216058

• • anderer Name: Westinghouse El. Int.

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Transistoren
• 7

• Halbleiter
• 2N1107 2N1108 2N1110 2N1111 2N1273 2N1273 2N1273

• Hauptprinzip
• Super mit HF-Vorstufe; ZF/IF 455 kHz; 2 NF-Stufe(n)

• Anzahl Kreise
• 7 Kreis(e) AM

• Wellenbereiche
• Mittelwelle, keine anderen.

• Betriebsart / Volt
• Trockenbatterien / 4 x 1.5 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 4 inch = 10.2 cm

• Material
• Leder / Stoff / Plastic / Segeltuch über div. Material

• von Radiomuseum.org
• Modell: H-770P7A Ch= V-2402-1 - Westinghouse El. & Mfg. Co. -

• Form
• Reisegerät > 20 cm (netzunabhängig betreibbar)

• Abmessungen (BHT)
• 8.25 x 6 x 3.75 inch / 210 x 152 x 95 mm

• Bemerkung
• The Westinghouse model H-770P7A is a battery operated 7 transistor AM radio. AM Tuning Range: 540 to 1600 kHz. Has Qty(1) PM 4" speaker. Uses Qty(4) 1.5V "D" batteries. Cabinet color is Gray. Westinghouse model H-769P7A uses the same chassis and schematic, difference being cabinet color. For specifications, battery information and general service information refer to Westinghouse model H-729P7, H-730P7 service manual RM4526.

• Literatur/Schema (1)

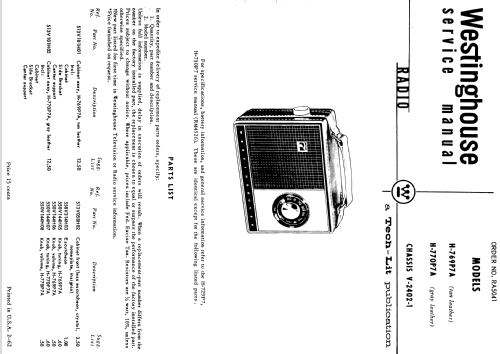

• - - Manufacturers Literature (Westinghouse Datasheets RA5041, RM4526)

• Literatur/Schema (2)
• Collector's Guide To TrR1 Bunis trans.94 (1996, page 304)

• Autor
• Modellseite von John Kusching angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
