• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Westinghouse El. & Mfg. Co. - see also Canadian W.

• Anno
• 1942 ??

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 66404

• • alternative name: Westinghouse El. Int.

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 5

• Valvole
• 12SA7 12SK7 12SQ7 50L6GT 35Z5GT

• Principio generale
• Supereterodina (in generale); ZF/IF 455 kHz

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Solo onde medie (OM).

• Tensioni di funzionamento
• Alimentazione universale (doppia: CC/CA) / 105-125 Volt

• Altoparlante
• AP elettrodinamico (bobina mobile e bobina di eccitazione/di campo) / Ø 5 inch = 12.7 cm

• Potenza d'uscita
• 1.2 W (qualità ignota)

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org

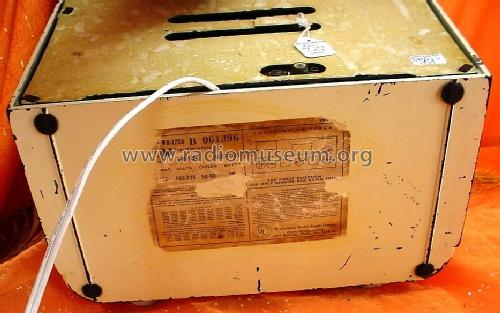

• Modello: WR12X6 - Westinghouse El. & Mfg. Co. -

• Forma
• Soprammobile con qualsiasi forma (non saputo).

• Dimensioni (LxAxP)
• 10.5 x 7.5 x 5 inch / 267 x 191 x 127 mm

• Annotazioni

• Westinghouse Table Top 5-Tube AM Radio Model WR-12X6.
  Tuning Range: AM 540 - 1720 kHz.
  Power Consumption 30 Watts.
  Built in loop antenna.

• Fonte esterna dei dati
• Ernst Erb

• Riferimenti schemi
• Rider's Perpetual, Volume 13 = 1942 and before

• Letteratura / Schemi (1)
• Riders 13-2
