TelTape

Windhaus, Düsseldorf

Data
Forum
Pictures
Collections

  • Year
  • 1958
  • Category
  • Sound/Video Recorder and/or Player
  • Radiomuseum.org ID
  • 131110

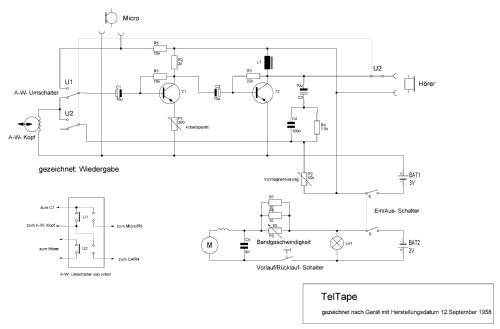

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 2
  • Semiconductors
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Details
  • Tape Recorder
  • Power type and voltage

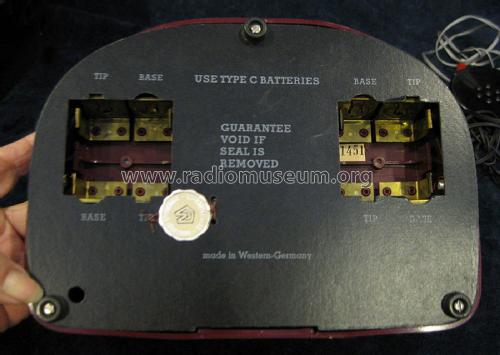

  • Dry Batteries / 4 x 1,5 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Bakelite or Plastics (type unknown)
  • from Radiomuseum.org
  • Model: TelTape - Windhaus, Düsseldorf
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 220 x 70 x 160 mm / 8.7 x 2.8 x 6.3 inch
  • Notes

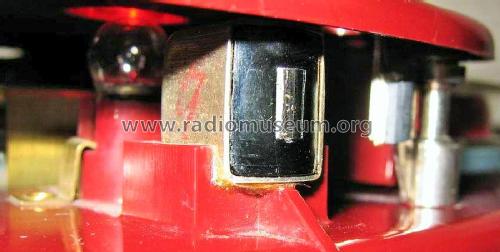

  • Spielzeugtonbandgerät. Ohne HF-Vormagnetisierung, Löschen durch einschwenkbaren Dauermagneten. Keine Tonwelle, d.h. Bandgeschwindigkeit nicht konstant, da durch die Drehzahl der Aufwickelspule bestimmt. 8 cm Spulen. Wiedergabe über Kopfhörer, Aufnahme mit Kohlemikrofon (Telefonkapsel). Gleiches Gerät auch von Filbig.

    Teltape war weltweit das erste voll-transistorisierte Tonbandgerät. Gebaut von Willi Draheim, deutscher Ingenieur, der auch das Minifon (Protona) konstruierte. Das Teltape war Minimalismus pur und mit ca. 90 DM sehr billig. Es wurde deshalb auch von anderen Firmen nachgebaut. Das Tonband wurde auch als Diktiergerät vermarktet, nicht nur als Spielzeug (für Erwachsene)! Die Aufnahme erfolgte auf 6,3mm Band in Vollspurtechnik, mit variabel einstellbarer Geschwindigkeit. Gleichlaufschwankungen wurden durch die schweren Metallbandteller unterdrückt. Das Gerät hatte nur drei bewegliche Teile: die beiden Bandteller und einen Kipp Motor.

  • Price in first year of sale
  • 90.00 DM
  • Literature/Schematics (1)
  • Funkschau (1958, Heft 9)
