16A61 Stratosphere 16-A-61 Ch=1601

Zenith Radio Corp.; Chicago, IL

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1936/1937
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 19041
    • anderer Name: Chicago Radio Lab

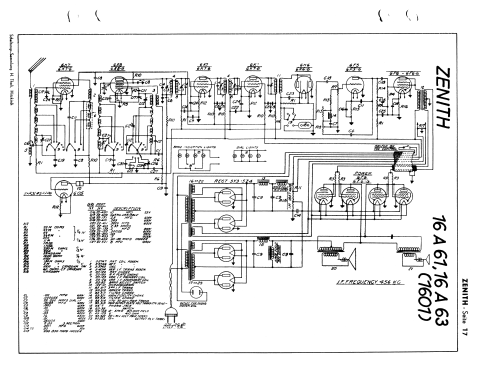

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 16
  • Hauptprinzip
  • Super mit HF-Vorstufe; ZF/IF 456 kHz
  • Anzahl Kreise
  • 8 Kreis(e) AM
  • Wellenbereiche
  • Langwelle, Mittelwelle und zwei mal Kurzwelle.
  • Betriebsart / Volt
  • Wechselstromspeisung / 117 Volt
  • Lautsprecher
  • Dynamischer LS, mit Erregerspule (elektrodynamisch)
  • Belastbarkeit / Leistung
  • 22 W (Qualität unbekannt)
  • Material
  • Gerät mit Holzgehäuse
  • von Radiomuseum.org
  • Modell: 16A61 Stratosphere 16-A-61 Ch=1601 - Zenith Radio Corp.; Chicago,
  • Form
  • Standgerät: allgemein.
  • Abmessungen (BHT)
  • 28.6 x 47 x 16.1 inch / 726 x 1194 x 409 mm
  • Bemerkung
  • The Zenith Stratosphere 16-A-61 (16A61) with chassis 1601 is a rare console radio with main chassis and power pack chassis, multicolored "airplane" dial, shadowgraph tuning, two speakers. The same chasis is also used for the Stratosphere 16A63. This Stratosphere 16A61 has no sliding doors over dial and is simpler in appereance. Lower section is also with inset rounded center panel with an other special grillwork over the speakers, flanked by two flat panels with similar grillwork. Ogee bracket feet and open back. There are two IF tubes with 5 tuned IF circuits and 3 tuned RF circuits. The two (one is big) loudspeakers fields are fed with two rctifier tubes.

    In "Pre-War Consoles"; Stein, 2000 on page 221 this cabinet is presented in error as model "58" = 12A58 and 12L58.
  • Originalpreis
  • 375.00 $
  • Datenherkunft extern
  • E. Erb 3-907007-36-0
  • Schaltungsnachweis
  • Rider's Perpetual, Volume 7 = 1936 and before
