8H034Z Ch= 8C01Z

Zenith Radio Corp.; Chicago, IL

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1946/1947
  • Categoria
  • Radio (o sintonizzatore del dopoguerra WW2)
  • Radiomuseum.org ID
  • 229743
    • alternative name: Chicago Radio Lab

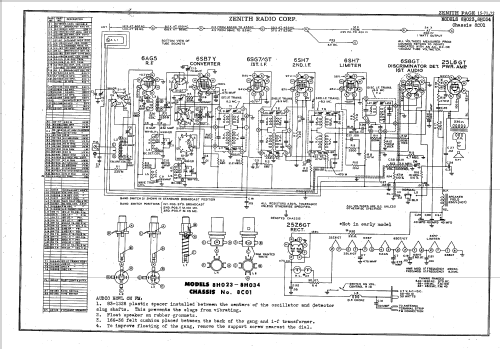

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di tubi
  • 8
  • Principio generale
  • Supereterodina con stadio RF; ZF/IF 455/8300 kHz
  • N. di circuiti accordati
  • 9 Circuiti Mod. Amp. (AM)     11 Circuiti Mod. Freq. (FM)
  • Gamme d'onda
  • Onde medie (OM) e MF (FM).
  • Tensioni di funzionamento
  • Alimentazione universale (doppia: CC/CA) / 117 Volt
  • Altoparlante
  • AP magnetodinamico (magnete permanente e bobina mobile)
  • Materiali
  • Mobile in legno
  • Radiomuseum.org
  • Modello: 8H034Z Ch= 8C01Z - Zenith Radio Corp.; Chicago,

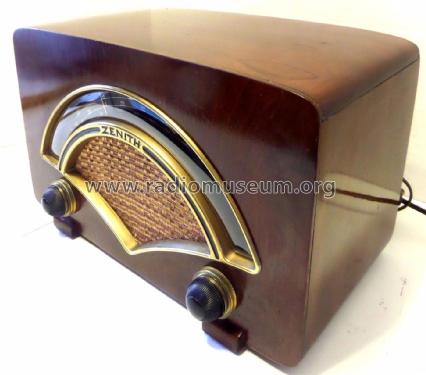

  • Forma
  • Soprammobile basso, con andamento orizzontale (grosse dimensioni).
  • Dimensioni (LxAxP)
  • 14.625 x 9 x 8.25 inch / 371 x 229 x 210 mm
  • Annotazioni

  • One FM band (has only 88 - 108 MHz postwar FM band).
    Model with electro magnetic dynamic speaker and both FM bands: 8H034.

  • Fonte dei dati
  • -- Original-techn. papers.
  • Autore
  • Modello inviato da Bernhard Nagel. Utilizzare "Proponi modifica" per inviare ulteriori dati.

 Collezioni | Musei | Letteratura

 Forum

Discussioni nel forum su questo modello: Zenith Radio Corp.;: 8H034Z Ch= 8C01Z

Argomenti: 1 | Articoli: 1

Although this model has only one FM band (post war, 88-108 MHz), unlike the similar 8H034, the scale shown shows both FM bands. It would be clarified whether Zenith actually used the same scale for both models. If there is no rear panel with a type designation, the distinction of the two must be made based on the loudspeaker (e-dyn. vs. permadyn.).

Wilhelm Siepe, 16.Aug.22
